Model PCA

Compacte drukschakelaar, vlambestendige behuizing Ex d

Voor de procesindustrie

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen van de mechanische drukschakelaar

  • Drukbewaking en regeling van processen
  • Veiligheidskritieke toepassingen in algemene procesinstrumentatie, vooral in de chemische en petrochemische industrie, olie- en gasindustrie, energieopwekking incl. kernenergiecentrales, water/afvoerwaterindustrie, mijnbouw
  • Voor gasvormige en vloeibare, agressieve, zeer stroperige of verontreinigde media, ook in agressieve omgeving
  • Voor meetpunten met beperkte ruimte, bijv. regelpanelen


Bijzondere eigenschappen van de mechanische drukschakelaar

  • Er is geen voedingsspanning nodig om elektrische lasten te schakelen
  • Robuuste schakelbehuizing van aluminium legering of roestvrij staal met identieke afmetingen, IP66, NEMA 4X
  • Instelbereiken van 0,2 ... 1,2 tot 200 ... 1.000 bar, vacuümbereiken
  • Reproduceerbaarheid van het instelpunt ≤ 1% van het meetbereik
  • 1 instelpunt, SPDT of DPDT, hoog schakelvermogen tot AC 250 V, 15 A

Omschrijving van de mechanische drukschakelaar

De hoogwaardige mechanische drukschakelaars zijn speciaal ontwikkeld voor veiligheidskritieke toepassingen met beperkte ruimte. De hoge kwaliteit van de producten en productie conform de ISO 9001 garanderen de betrouwbare bewaking van uw installatie.

Bij de productie worden de mechanische drukschakelaars stap voor stap begeleid door een kwaliteitsbewakingssoftware en vervolgens 100% getest.

Alle onderdelen die met het procesmedium in aanraking komen zijn standaard van roestvrij staal. De schakelbehuizing is verkrijgbaar in aluminium legering of roestvrij staal. Open gewoon het deksel om het instelpunt af te stellen. Deze toegang kan optioneel worden afgedicht. De toegang tot het klemmenblok voor de elektrische aansluiting wordt beschermd door een schroefdeksel, dat met een schroefvergrendeling beveiligd is tegen ongeoorloofd gebruik.

De mechanische drukschakelaars zijn uitgerust met een microschakelaar, die het direct schakelen van een elektrische last tot AC 250 V, 15 A activeert. Voor lagere schakelvermogens zoals bijv. in PLC-toepassingen kunnen met argongas gevulde microschakelaars gekozen worden die contacten met een goudlaag hebben. Voor twee separate circuits zijn de schakelaars eveneens verkrijgbaar in de uitvoering DPDT (double pole double throw).

Door het gebruik van een membraan met antagonist-veer als meetinstrument is de mechanische drukschakelaar model PCA extreem robuust en garandeert optimale bedrijfseigenschappen. Voor gemiddelde en hoge instelbereiken vanaf 3 … 25 bar vervangt een zuiger het membraan als sensorelement of rondt het af. Het zuigersensorelement is ontworpen voor de specifieke behoeften van vloeibare media.

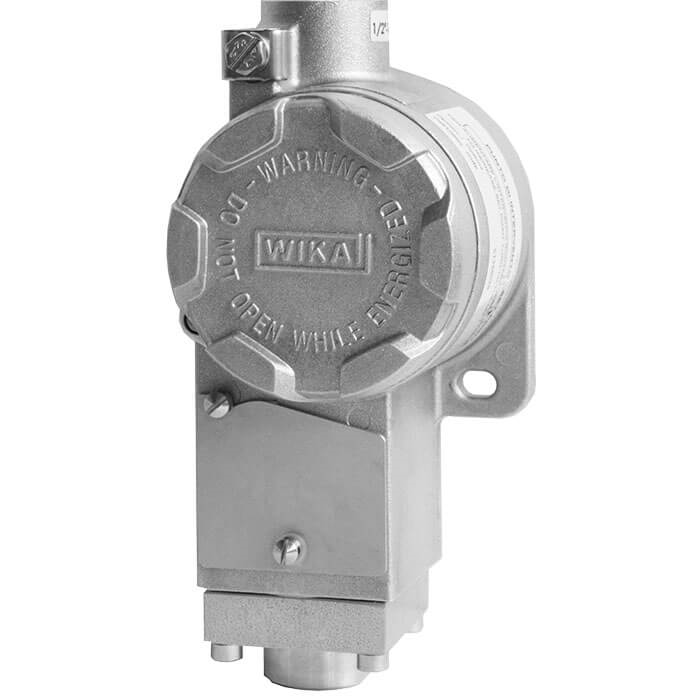

Mechanical pressure switch, switch enclosure aluminium alloy
  • Mechanical pressure switch, switch enclosure aluminium alloy
