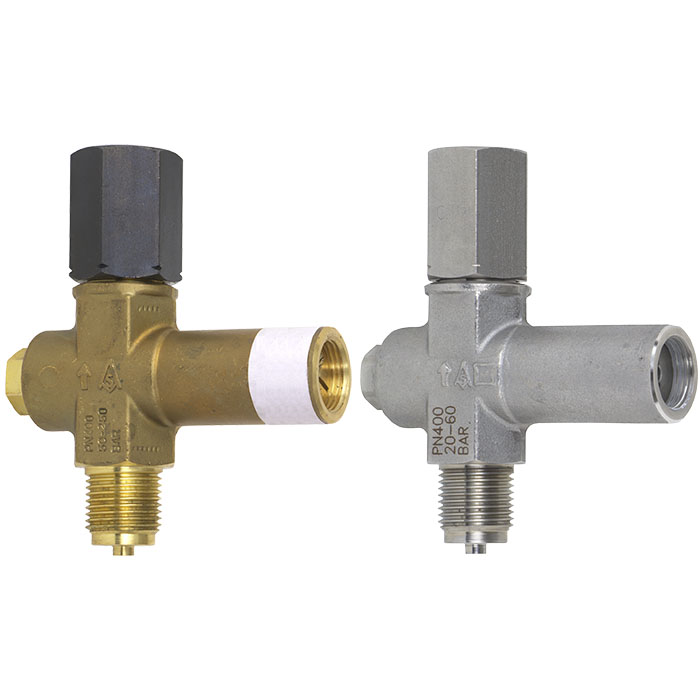

Model 910.13

Overdrukbeveiliging, verstelbaar

Messing of rvs

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  •  Verstelbare overdrukbeveiligingen zijn bedoeld om manometers te beschermen tegen het effect van druk die hun maximale drukklasse overschrijdt
  •  Roestvrij stalen uitvoering voor corrosieve drukmedia, zelfs in corrosieve omgevingen
  •  Procesindustrie: machinebouw en installatiebouw, chemische/petrochemische, krachtcentrales, mijnbouw, on-/offshore, milieusector

Bijzondere eigenschappen

  •  Ontwerp met drukaansluiting vorm A resp. vorm B
  •  Er kan uit 7 verschillende instelbereiken worden gekozen
  •  Nominale druk tot 600 bar
  •  Overdruk veilig tot 1.000 bar
  •  Vacuüm veilig

Omschrijving

De overdrukbeveiliging bestaat uit een zuigerklep met veerretour. Onder normale drukomstandigheden houdt de veer de klep open. Zodra de systeemdruk de insteldruk overschrijdt, wordt de druk die de veer uitoefent overwonnen en sluit de klep. De klep blijft gesloten totdat de systeemdruk tot ca. 25 % onder de sluitdruk daalt, waarop de kracht van de veer de klep opent.
Fabrieksinstelling zie data sheet.

Instelling wijzigen:
Draai stelschroef met de klok mee ⇒ sluitdruk hoger
(of tegen de klok in ⇒ sluitdruk lager)

Overdrukbeveiligingen moeten niet als regelinstrument worden gebruikt!

Instellingen met fabrieksmontage
De beveiliging is ingesteld op 1,1 x maximale schaalwaarde indien hij samen met een manometer besteld is.

Standaardfuncties



Drukaansluiting
Vorm A: G ½ buitenschroefdraad / binnenschroefdraad
Vorm B: ½ NPT buitenschroefdraad / binnenschroefdraad
(zie afmetingen bladzijde 2)

Kleplichaam (deel dat met het procesmedium in aanraking komt)
Materiaalkeuze: messing (met wartelmoer van staal, tegen roest beschermd) of roestvrij staal (met wartelmoer van roestvrij staal 1.4571).

O-Ring
FPM

Bedrijfstemperatuur
+80 °C maximum

Overdrukbeveiliging, verstelbaar
