Met intern membraan, schroefdraadontwerp, hogedrukuitvoering
Scheidingsmembranen worden gebruikt voor de bescherming van drukmeetinstrumenten in toepassingen met moeilijke media. In scheidingsmembraansystemen scheidt het membraan van het scheidingsmembraan het instrument van het medium.De druk wordt via de systeemvulvloeistof die zich in het scheidingsmembraansysteem bevindt overgedragen op het meetinstrument.
Voor de implementatie van veeleisende klanttoepassingen zijn een grote verscheidenheid aan ontwerpen, materialen en systeemvulvloeistoffen verkrijgbaar.
Zie voor nadere technische informatie over scheidingsmembranen en scheidingsmembraansystemen IN 00.06 "Toepassing, werkingsprincipe, ontwerpen".

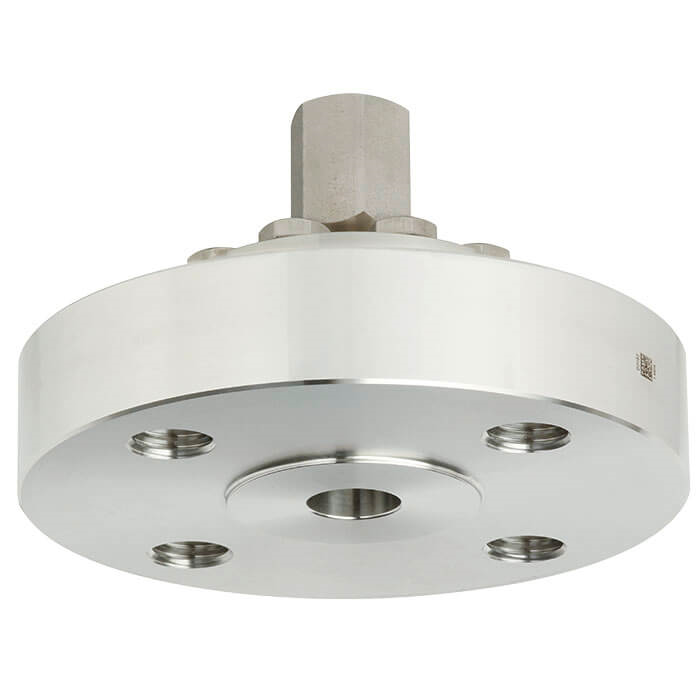

Met het model 990.16 scheidingsmembraan kunnen hoge nominale drukken van PN 400 / klasse 2.500 worden gerealiseerd. Door zijn ontwerp met een intern membraan kunnen zelfs met kleine flensaansluitingen nauwkeurige metingen worden verricht. Met behulp van optioneel verkrijgbare vlakke proces aansluitingen kan de proceszijde van de flens indien nodig worden gereinigd en gespoeld.
Montage van het scheidingsmembraan op het meetinstrument kan plaatsvinden via een directe aansluiting, voor hoge temperaturen via een koelelement of via een flexibele capillair.
Voor de materiaalkeuze biedt WIKA diverse oplossingen, waarin het bovenste gedeelte van het scheidingsmembraan en de onderdelen die met het procesmedium in aanraking komen van identieke of verschillende materialen kunnen worden gemaakt. De onderdelen die met het procesmedium in aanraking komen kunnen eventueel worden gecoat.
Model 910.17
Voor meetinstrumenten en instrumentatie toebehoren
Modellen IV10, IV11, IV19, IV1A, IV1B, IV1N
Modellen IBF2, IBF3
Met flensaansluiting
Model 910.21
Voor montage in zone 0 (EPL Ga)
Model IVM
Proces- en instrumentversie
Model 910.16
Modellen IV20, IV21
2-weg manifold
Model 910.27
Spoelringen
Model 990.28
Celtype (sandwich) pakkingen
Model 990.26
Met intern membraan
Model 990.29
Flenstype met verlengd membraan
Model 990.49
Schroefdraadtype met verlengd membraan, ureumtoepassingen
Model 990.27
Met vlakke procesaansluiting
Model 990.48
Flenstype met verlengd membraan, ureumtoepassingen
