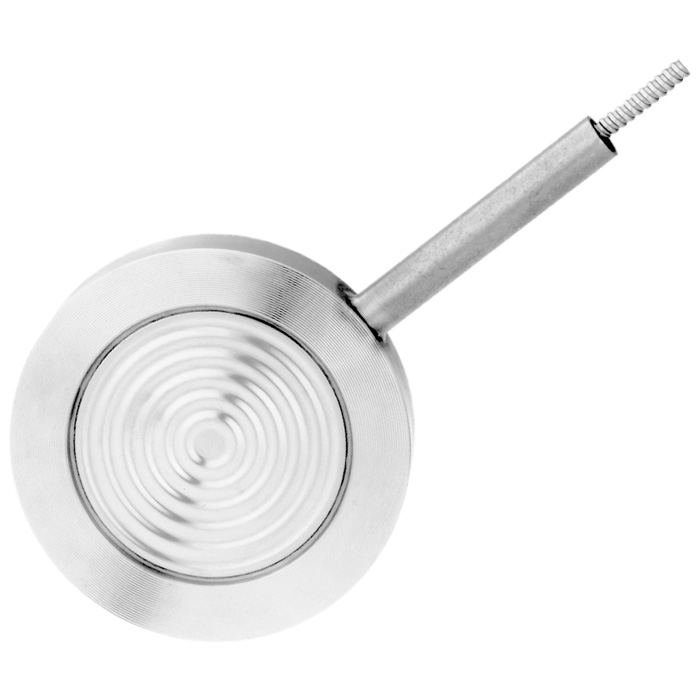

Model 990.28

Scheidingsmembraan met flens en procesaansluiting

Celtype (sandwich) pakkingen

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Chemische procesindustrie
  • Petrochemische industrie
  • Geschikt voor corrosieve, zeer stroperige, kristalliserende of hete drukmedia
  • Hogedruktoepassingen

Bijzondere eigenschappen

  • Sandwichlens (cel) met een gelijkliggend gelast membraan met geprofileerd membraanbed
  • Verkrijgbaar voor alle standaard afmetingen en nominale diameters
  • Met speciale materialen alle onderdelen die met het procesmedium in aanraking komen van het gekozen materiaal

Specificaties

Procesaansluiting
Flenzen DN 40, 50, 80, 100, 125 conform EN 1092-1,
afdichting vorm B1 of NPS 1½", 2", 3", 4", 5" conform ASME B 16.5, RF 125 ... 250 AA
Voor de bevestiging is een extra blindflens nodig (niet bij de levering inbegrepen)

Drukklasse
Zie data sheet

Geschikte drukbereiken
25 mbar en hoger, afhankelijk van formaat en procesomstandigheden van het membraan

Materiaal onderdelen die met het procesmedium in aanraking komen
Roestvrij staal 316L

Instrumentaansluiting
Materiaal roestvrij staal 316L, overgangsstuk G ½ binnendraad conform
EN 837-1, gelast op capillair

Capillaire verlenging
Radiale ingang capillair van roestvrij staal 1.4571, gelast op het lichaam, gewapend, wapeningsmateriaal roestvrij staal 1.4301 Standaard verlengingen: 1, 1,6, 2,5, 4, 5, 6, 7, 8 m
Minimum radius van de curve: 30 mm
Minimum curve radius: 30 mm
