Model 910.16

Instrumentbevestigingsbeugels

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  •  Om manometers en andere vaststellende instrumenten te monteren

Bijzondere eigenschappen

  •  Voor uitvoeringen conform DIN 16 281 is de instrumentbevestingsbeugel ontworpen als een tweedelige klem. Met de gespleten klem van de andere uitvoeringen kunnen instrumenten verbonden met vaste kabels, bijv. membraanafdichtingen met capillairen, ook eenvoudig in de beugel worden gemonteerd door ze er van de zijkant in te schuiven en vast te klemmen.
  •  DIN 16 281 uitvoering, Vorm H, voor wandmontage Aluminium gietwerk, met poedercoating, zwart, roestvrij staal 1.4571, gelast, ingelegd, afgewerkt met een ruwheid van Ra 3,2 en 12,5 mm
  •  DIN 16 281 uitvoering, Vorm A, voor wand-, leiding- of steunmontage Malleable gietijzer, heet gegalvaniseerd, met poedercoating, zwart
  •  Leidingmontage uitvoering geschikt voor DN 20 tot DN 80 (¾ tot 3 in.) leidinggrootte Staal, verzinkt

Omschrijving

Adapter
Procesaansluiting G ½ B / G ½ en ½ NPT conform EN 837-1 van messing, staal of roestvrij staal 1.4571

Rechtstreekse montage instrumentbevestigingsbeugel
De instrumentbeugel heeft een diameter van 30 mm om de manometer direct rond zijn 22 mm vierkante schacht vast te klemmen. Geen extra adapter nodig.

  •  Beugel voor wandmontage
    Staal met zilverkleurige lakafwerking
  •  Beugel voor leidingmontage geschikt voor DN 20 tot DN 80 (¾ tot 3 in.) leidinggrootte
    Staal met zilverkleurige lakafwerking

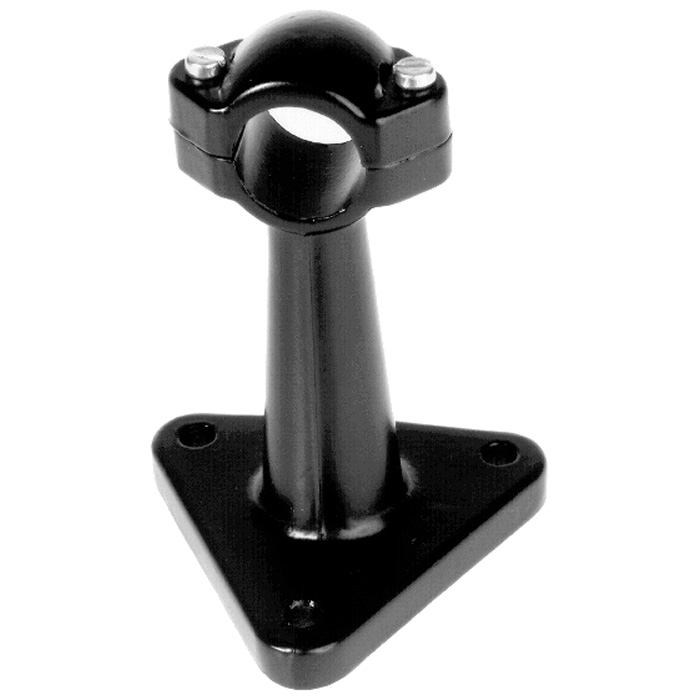

Instrumentbevestigingsbeugel, AI; DIN 16 281, Vorm H

Instrumentbevestigingsbeugel, AI; DIN 16 281, Vorm H

  • Instrumentbevestigingsbeugel, AI; DIN 16 281, Vorm HAdapter G ½, G ½ B
