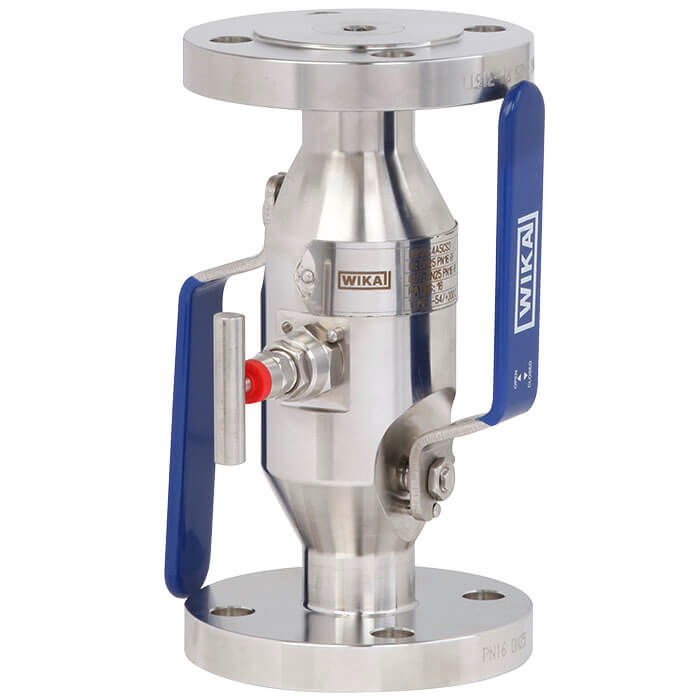

NewModellen IBF2, IBF3

Monoblok

Met flensaansluiting

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Olie- en gasindustrie, chemische en petrochemische industrie, elektriciteitscentrales
  • Voor gasvormige en vloeibare agressieve media die zeer stroperig of kristalliserend zijn, ook in agressieve omgevingen
  • Directe aansluiting van drukmeetinstrumenten op geflensde pijpleidingen of vaten zonder interfacekleppen
  • Afsluiter met aftap- of ontluchtingsfunctie als stoppunt voor de instrumentatie
  • Aangebouwd aan niveaumeters of drukverschilinstrumenten bij niveaumetingen

Bijzondere eigenschappen

  • Verhoogde veiligheid door metaal ingekapselde klepzittingen en dubbele klepbehuizing met afdichting
  • Hoogwaardige bewerking garandeert een soepele werking met een laag draaimoment en lage slijtage
  • Getest op dichtheid volgens BS6755/ISO 5208 lekkagepercentage A
  • Aanpasbare layout met kogelkranen en naaldventielen
  • Klantspecifieke combinatie van ventielen en apparaten (aansluiting) op aanvraag

Omschrijving

Het monoblok is ontworpen om te voldoen aan de eisen van de procesindustrie, met name voor toepassingen met aardgas en agressieve media. Het compacte ontwerp omvat een of twee afsluiters om het proces te scheiden van de apparatuurzijde en een ontluchtingsklep.

Het modulaire monoblok ontwerp maakt het gebruik van een kogelkraan en/of naaldklep mogelijk. Voor toepassingen met vloeibare of vuile media worden kogelkranen aanbevolen vanwege de eenvoudige reiniging van de binnenste doorvoeropening.

Het ontwerp van de klepzitting de redundante afdichtingen van het klephuis zorgen voor een lange levensduur en een hoge dichtheid.

Als de zachte zitting faalt, garandeert de metaal/metalen klepzitting dat de klep nog steeds kan worden bediend in een veilige positie kan worden gebracht. De dichtheid is gegarandeerd voor de verbinding tussen het proces en het meetinstrument en de atmosfeer.

De precisiebewerking van de interne onderdelen maakt een zeer stille en nauwkeurige werking mogelijk, zelfs bij hoge druk en na lange tijd zonder klepbediening. De oppervlakteafwerking minimaliseert ook corrosie in agressieve media en vergemakkelijkt de reiniging.

Met flensverbinding

Met flensverbinding

  • Met flensverbindingMet schroefdraadaansluiting
