Gelast ontwerp
Scheidingsmembranen worden gebruikt voor de bescherming van drukmeetinstrumenten in toepassingen met moeilijke media. Bij scheidingsembraansystemen zorgt het membraan van de scheidingsmembraan voor de scheiding van het instrument en het medium.
De druk wordt op het meetinstrument overgebracht via het drukoverdrachtsmedium dat zich binnen het scheidingsmembraansysteem bevindt.
Voor de uitvoering van veeleisende klantentoepassingen is er een grote verscheidenheid aan uitvoeringen, materialen en drukoverdrachtsmedia beschikbaar.
Voor verdere technische informatie over scheidingsmembraan en scheidigsmembraansystemen zie IN 00.06 "Toepassing, werkingsprincipe, uitvoeringen".

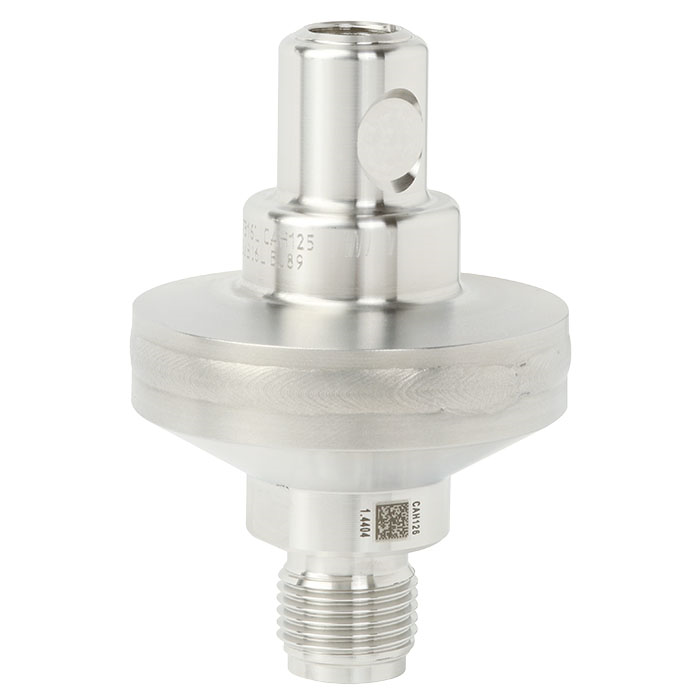

Het scheidingsmembraan met schroefdraadverbinding, model 990.34, is geschikt voor zeer veelzijdige toepassingsgebieden. Afhankelijk van het materiaal kan de gelaste uitvoering ook worden gebruikt voor bijzonder hoge nominale drukken tot 1.000 bar [14.500 psi]. Een ander voordeel van de gelaste verbinding is dat er geen extra afdichting tussen het boven- en onderlichaam van het scheidingsmembraan nodig is.
De montage van het scheidingsmembraan aan het meetinstrument kan gebeuren via een directe verbinding, voor hoge temperaturen via een koelelement of via een flexibele capillair.
Voor de materiaalkeuze biedt WIKA verschillende oplossingen, waarbij het scheidingsmembraan uit verschillende materialen kan bestaan.
Model 910.16
Model 910.21
Voor montage in zone 0 (EPL Ga)
Model 910.17
Voor meetinstrumenten en instrumentatie toebehoren
Model 990.10
Schroefdraaduitvoering
Model 990.40
Schroefdraaduitvoering, voor lage drukbereiken
Model DSS34T
Met geschroefde aansluiting, gelast ontwerp
Model DSS34M
Diameter van het membraan 52 mm
Reduced risk - Diaphragm seal systems for safety applications (PDF)
