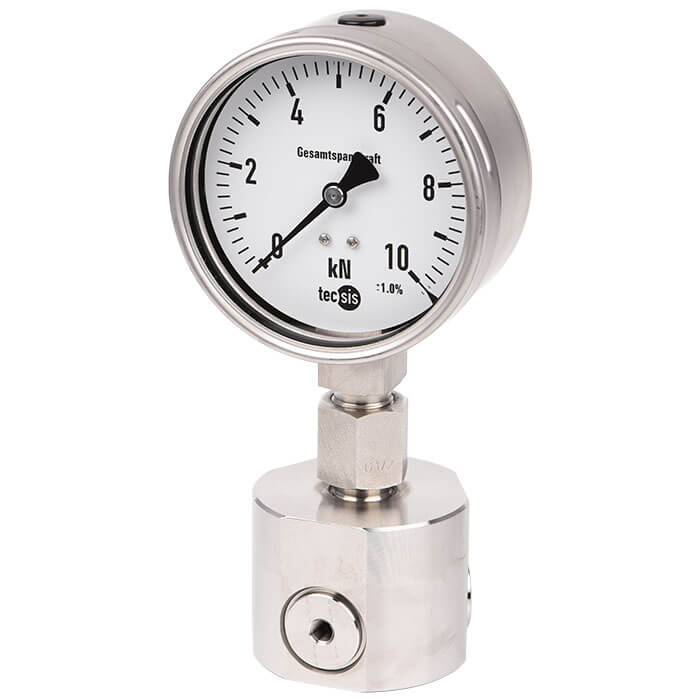

Model F1122

Hydraulische compressie krachtopnemer

NS 3 X 33, 3-bekk. klemkracht testapparaat tot 1.000 kN

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Meting van de klemkracht in klauwplaten met drie kaken
  • Productie van apparatuur
  • Bouw van kalibers en armaturen
  • Speciale machinebouw
  • Meet- en controle-instrumenten

Bijzondere eigenschappen

  • Meetbereiken 0 ... 6 kN tot 1.000 kN
  • Relatieve lineariteitsfout ±1,0 .... 1,6% Fnom met analoge manometer, ±0,5 % Fnom met digitale manometer of druksensor1)
  • Zuigerslag  ≤ 0,5 mm, krachtinleiding als totale sluitkracht
  • Werkt zonder voedingsspanning
  • 5 jaar lekdichtheidsgarantie2)

Omschrijving

De hydraulische krachtopnemer F1122, versie NS 3 x 33, is geschikt voor het regelmatig testen van de klemkracht in 3-klauwplaten. Hierdoor wordt een optimaal gebruik van de klembekken gegarandeerd.

Hydraulische krachtmeting is een eenvoudige manier om de krachten die in verschillende toepassingen optreden op te vangen en weer te geven.

De kracht wordt gemeten met behulp van het hydraulisch principe: De kracht die op een zuiger werkt, leidt tot een drukverhoging die zichtbaar is op een aangesloten displayinstrument. De schaal van het displayinstrument kan in verschillende eenheden (bijv. N, kN, kg, t) worden gedefinieerd.

Lekdichtheidsgarantie
De garantie op lekdichtheid van de hydraulische krachtmeeteenheid werd uitgebreid tot 5 jaar2). Een krachtopnemer binnen deze periode begint te lekken, wordt gratis gerepareerd.

1) Bij nominale belastingen onder 500 N bedraagt de nauwkeurigheid ±1,6% Fnom voor alle aangesloten meetinstrumenten.
2) Het gebruik van de krachtmeeteenheid zoals bedoeld is een voorwaarde voor de verlengde garantie van 5 jaar.
