Model F1119

Hydraulische compressie-load cells tot 500 kN

Spankracht testinstrument tot 120 kN

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Krachtmeting in bankschroeven en klemsystemen
  • Productie van apparatuur
  • Bouw van kalibers en armaturen
  • Speciale machinebouw
  • Meet- en regelsystemen

Bijzondere eigenschappen

  • Meetbereiken 0 ... 320 N tot 0 ... 120 kN
  • Afgeplatte behuizing voor stabiele meting
  • Relatieve lineariteitsfout ±1,0 .... 1,6 % Fnom met analoge manometer, ±0,5 % Fnom met digitale manometer of druksensor1)
  • Werkt zonder voedingsspanning
  • 5 jaar lekdichtheidsgarantie2)

Omschrijving

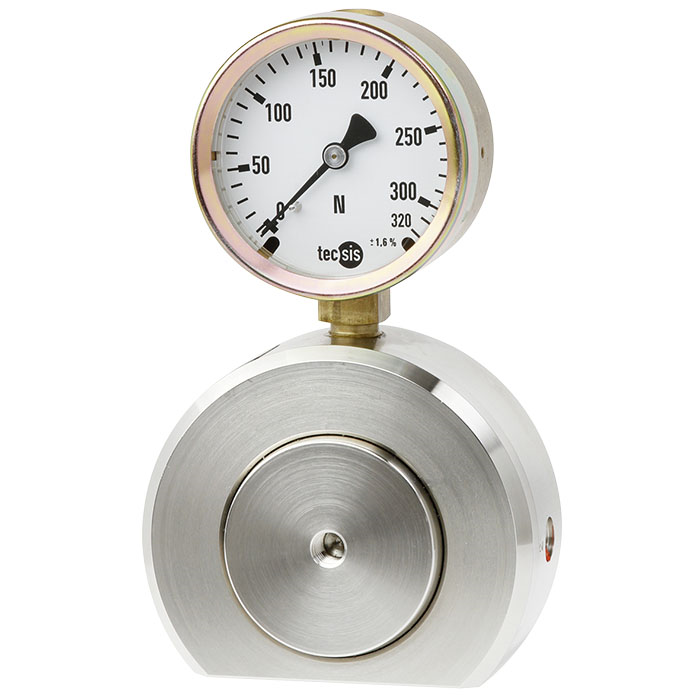

De hydraulische krachtopnemer model F1119 (NS 200 maakt een eenvoudige en economische meting in bankschroeven en weergave van meetbereiken van 320 N tot 120 kN mogelijk. De afgevlakte behuizing van deze compressie krachtopnemer maakt een stabiele krachtmeting mogelijk.

De kracht wordt gemeten met behulp van het hydraulisch principe: De kracht die op een zuiger werkt, leidt tot een drukverhoging die zichtbaar is op een aangesloten displayinstrument. De schaal van het weergave-instrument kan in verschillende eenheden worden gedefinieerd, bijv. N, kN, kg, t, enz.

Lekdichtheidsgarantie
De garantie op lekdichtheid van de hydraulische krachtmeeteenheid werd uitgebreid tot 5 jaar2). Een krachtopnemer die binnen deze periode begint te lekken, wordt gratis gerepareerd.

1) Bij nominale krachten onder 500 N bedraagt de relatieve lineaire fout ±1,6 % Fnom voor alle aangesloten meetinstrumenten.
2) Het gebruik van de krachtmeeteenheid zoals bedoeld is een voorwaarde voor de verlengde garantie van 5 jaar.
