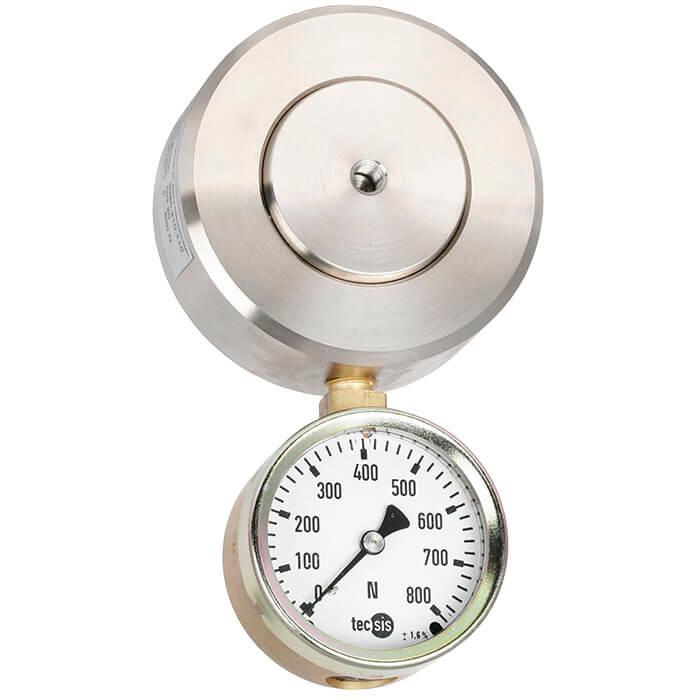

Model F1115

Hydraulisch compressie krachtopnemer

Compacte versie tot 120 kN

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Productie van apparatuur
  • Bouw van kalibers en armaturen
  • Speciale machinebouw
  • Meet- en regelsystemen

Bijzondere eigenschappen

  • Meetbereiken 0 ... 320 N tot 0 ... 120 kN
  • Relatieve lineariteitsfout ±1,0 .... 1,6 % Fnom met analoge manometer, ±0,5 % Fnom met digitale manometer of druksensor1)
  • Zuigerslag ≤ 0,5 mm
  • 5 jaar lekdichtheidsgarantie2)

Omschrijving

De compacte hydraulische compressiekrachtopnemer is beschikbaar vanaf een nominale belasting van 320 N tot 120 kN. Hydraulische krachtmeting is een eenvoudige manier om de krachten die optreden in verschillende toepassingen op te vangen en weer te geven. Toepassingen voor hydraulische krachtmeting zijn te vinden in de productie van apparatuur, in de apparaten- en speciale machinebouw en ook bij meet- en regelsystemen.

De kracht wordt gemeten volgens het principe van de hydraulica. De kracht die op een zuiger werkt, leidt tot een drukverhoging die zichtbaar is op een aangesloten displayinstrument. De schaal van het displayinstrument kan in verschillende eenheden (bijv. N, kN, kg, t) worden gedefinieerd.

Lekdichtheidsgarantie
De garantie op lekdichtheid van de hydraulische krachtmeeteenheid werd uitgebreid tot 5 jaar2). Een krachtopnemer die binnen deze periode begint te lekken, wordt gratis gerepareerd.

1) Bij nominale belastingen onder 500 N bedraagt de nauwkeurigheid ±1,6 % Fnom voor alle aangesloten meetinstrumenten.
2) Het gebruik van de krachtmeeteenheid zoals bedoeld is een voorwaarde voor de verlengde garantie van 5 jaar.

Hydraulisch compressie krachtopnemer
  • Hydraulisch compressie krachtopnemer
