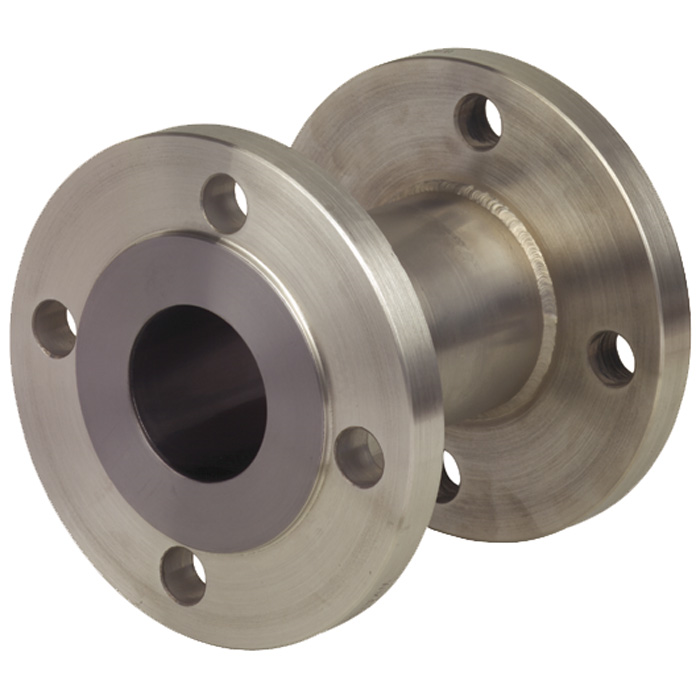

Model 981.27

In-line scheidingsmembranen

Voor flensaansluitingen, flenstype

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  •  Voor rechtstreekse, permanente installatie in pijpleidingen
  •  Voor stromende, zuivere en agressieve media
  •  Chemische procesindustrie
  •  Petrochemische industrie

Bijzondere eigenschappen

  •  Volledig rond, geen hoeken en randen
  •  Voor rechtstreekse installatie tussen twee flenzen
  •  Uitgebreide keuze uit speciale materialen

Omschrijving

Procesaansluiting
voor flenzen conform EN 1092-1 / ASME B 16.5
DN 25, 40, 50, 80, 100 of 1", 2", 3", 4"
Nominale grootte: zie tekening en tabellen (DN)
Afdichting, Vorm B1 of ASME RF 125 ... 250 AA

Drukklasse
PN 16/40 of Klasse 150/300

Drukbereiken
bij voorkeur gemonteerd op manometers NS 63, 100, 160 of druktransmitters, Drukbereiken 0 ... 0,6 tot 0 ... 40 bar

Lichaam en materiaal van onderdelen die met het procesmedium in aanraking komen
Roestvrij staal (AISI 316L)

Aansluiting meetinstrument
Manometer of transmitter rechtstreeks gelast, procesdruktransmitter met schroefadapter

Opties
Procesaansluiting

  •  Grotere nominale groottes
  •  Overige flensaansluitingen op aanvraag
  •  Afdichtingen conform EN 1092-1, vorm B2 of conform ASME B 16.5, RF 125 AA, 500AA, RFSF; EN 1092-1 groef en veer; uitsteeksel en uitsparing; ASME B 16.5 groef voor zekeringsring vorm RJF (beperkt voor speciale materialen, op aanvraag)
  •  Vlamvertrager goedgekeurd voor Zone 0

Materiaal onderdelen die met het procesmedium in aanraking komen

  •  Roestvrij staal 1.4571, 1.4435, 1.4541, Monel, Hastelloy B3, C4, C22, C276, tantaal

Aansluiting meetinstrument

  •  Capillair, bij bestelling lengte van capillair vermelden
  •  Koelelement (bij directe montage en vloeistoftemperatuur > +140 °C)

Capillair

  •  Op maat gemaakte lengtes tussen 1 en 15 m
  •  Zacht polyethyleen of gewapend met PTFE
