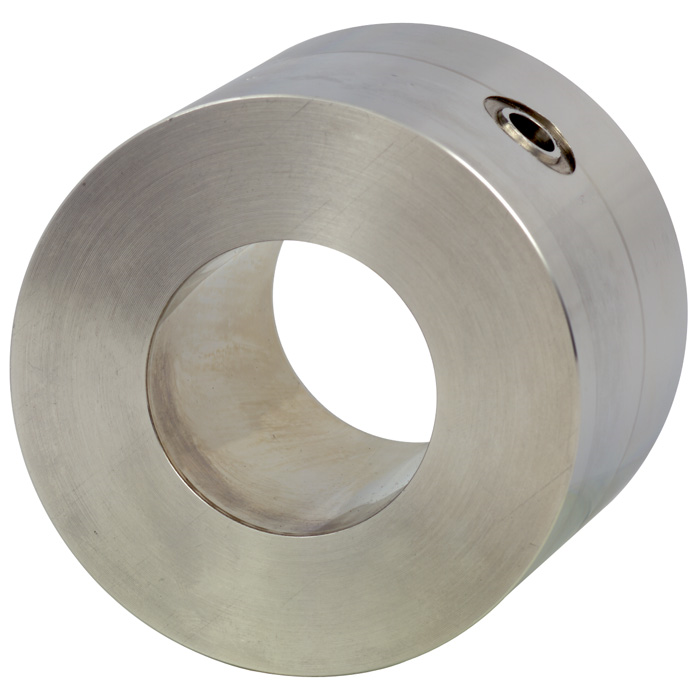

Model 981.10

In-line scheidingsmembraan

Voor flensaansluitingen, celtype (sandwich)

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  •  Voor rechtstreekse, permanente installatie in pijpleidingen
  •  Voor stromende, zuivere en agressieve media
  •  Chemische procesindustrie
  •  Petrochemische industrie

Bijzondere eigenschappen

  •  Volledig rond, geen hoeken en randen
  •  Voor rechtstreekse installatie tussen twee flenzen
  •  Uitgebreide keuze uit speciale materialen

Omschrijving

Procesaansluiting
Voor flenzen conform EN 1092-1 / ASME B 16.5
Nominale groottes zie tekening en tabellen
Afdichtingen, vorm B1 of ASME RF 125 ... 250 AA

Drukklasse
PN 6 ... 400 of klasse 150 ... 2500

Drukbereiken
Bij voorkeur gemonteerd op manometers
NS 63, 100, 160 of druktransmitters, meetbereiken 0 ... 0,6 tot 0 ... 400 bar

Lichaam en materiaal van onderdelen die met het procesmedium in aanraking komen
Roestvrij staal (AISI 316L)

Aansluiting meetinstrument
Manometer of transmitter rechtstreeks gelast, procesdruktransmitter met schroefadapter

Systeemvulvloeistof
KN2, Siliconenolie

Opties

Procesaansluiting

  •  Afdichtingen conform EN 1092-1, Vorm B2 of conform ASME B 16.5, RF 125 AA, 500AA, RFSF; EN 1092-1 groef en veer; uitsteeksel en uitsparing; ASME B 16.5 groef voor zekeringsring Vorm RJF (beperkt voor speciale materialen, op aanvraag)
  •  Vlamvertrager goedgekeurd voor Zone 0

Aansluiting meetinstrument

  •  Capillair, bij bestelling lengte van capillair vermelden
  •  Koelelement (procestemperatuur >140 °C)

Materiaal onderdelen die met het procesmedium in aanraking komen

  •  Roestvrij staal 1.4435, 1.4541, 1.4571, 1.4462,
  •  Monel 400, Hastelloy C276, Inconel 600, Incoloy 825, tantalum, Hastelloy B2, C4, C22 en nikkel

Capillair

  •  Op maat gemaakte lengtes tussen 1 en 15 m
  •  Zacht polyethyleen of gewapend met PTFE
In-line scheidingsmembraan
  • In-line scheidingsmembraan
