TEFRACTO-PAD®
De TEFRACTO-PAD® type TC59-T is de eerste ontwikkeling in het onderzoeks- en ontwikkelingscentrum van WIKA Houston. Rekening houdend met de kennis van klantentoepassingen,behoeften en vereisten, streeft het product naar bewezen nauwkeurigheid en installatiegemak.

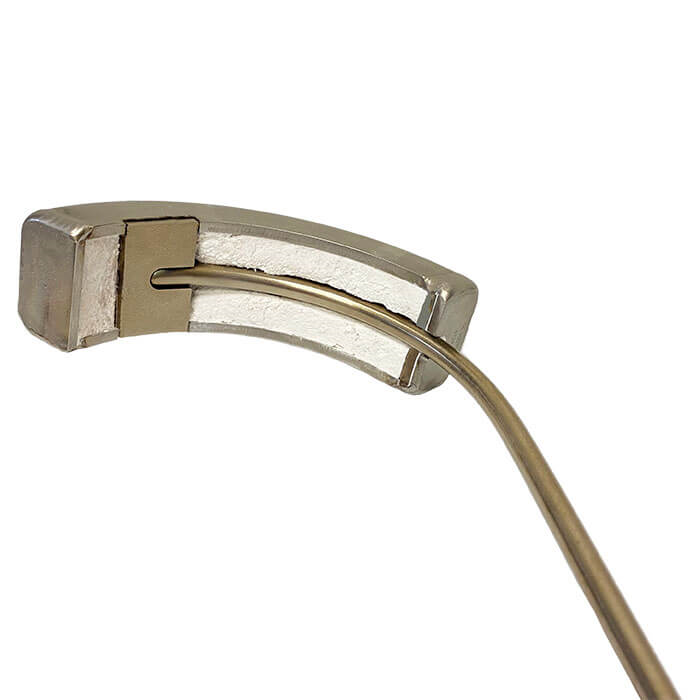

Het hete uiteinde van de TEFRACTO-PAD® sensor bestaat uit een gevormde aangelaste plaat en een geoptimaliseerd hitteschild, verbonden met een mineraal geïsoleerde kabel (mantelkabel). De kabel bestaat uit een metalen buitenmantel waarin zich de geïsoleerde binnengeleiders bevinden, die in een keramische verbinding met hoge dichtheid zijn geperst. Het materiaal van de buitenmantel kan worden aangepast aan de toepassing. Aan het hete uiteinde van de mantel zijn de binnenste draden aan elkaar gelast om een geïsoleerd (niet-geaard) of niet-geïsoleerd (geaard) meetpunt te vormen.
Het thermokussen en de mantel van de kabel zijn omgeven door een speciaal hitteschild. Dit hitteschild en de isolatie zijn sleutelcomponenten van de TEFRACTO-PAD®, die een nauwkeurige temperatuur oplevert, ondersteund door het onderzoek en de tests van ons ultramoderne R&D-centrum.
De kabeluiteinden worden verbonden met één uiteinde van de mantelkabel en de mantelkabel zelf wordt hermetisch afgesloten met gietmassa. De kabeluiteinden vormen de basis voor de elektrische verbinding. Daarop kunnen kabels, stekkers of aansluitbussen worden aangesloten.
SensorontwerpDe TEFRACTO-PAD® bestaat uit twee primaire componenten die in één enkele stap op de buis worden gelast voor een nauwkeurige pasvorm. Het gegoten hitteschild uit één stuk en de lasplaat zijn zo ontworpen dat ze op elke pijp- en sensormaat passen.
Deze revolutionaire sensor is een technische oplossing voor de pijplakindustrie en is speciaal ontworpen voor elke toepassing en installatie. Door gebruik te maken van deze geconstrueerde componenten, kunnen met de TEFRACTO-PAD® nauwkeurige meetresultaten worden bereikt.
Model TC59-R
REFRACTO-PAD ®
Model TC59-V
V-PAD ®
Model TC59-W
WELD-PAD
Model TC59-X
XTRACTO-PAD ®
