V-PAD ®

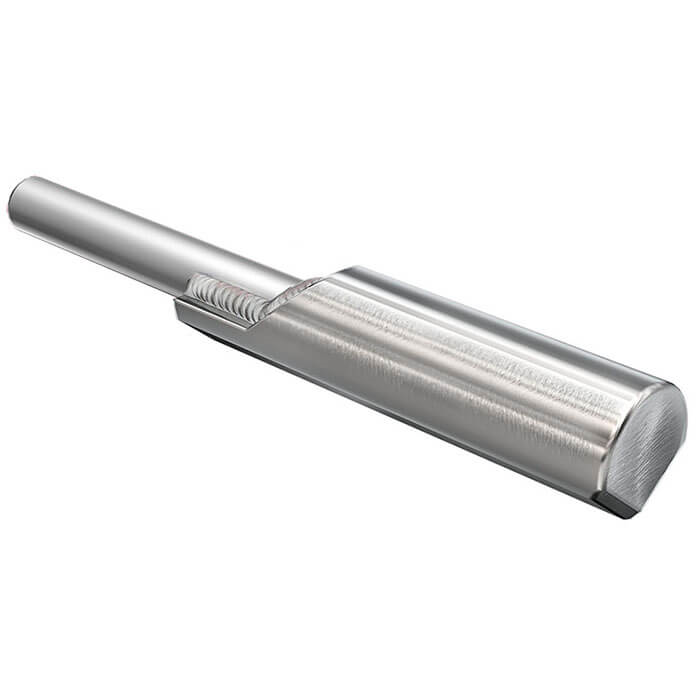

Met de gepatenteerde WIKA V-PAD® kan het oppervlak van een Tubeskin thermokoppel in een verbrandingsoven nauwkeurig worden gemeten. De naam V-PAD® is afgeleid van de vorm van de sensor. Deze is V-vormig en maakt een volledig ingebrande lasverbinding mogelijk tussen de sensor en de Tubeskin thermokoppel.
In de V-PAD® is het flexibele gedeelte van de sensor een met mineralen geïsoleerde kabel (ommantelde kabel). Deze bestaat uit een metalen ommanteling die de geïsoleerde interne leidingen bevat, gecomprimeerd in een keramische verbinding van zeer hoge dichtheid. De interne leidingen zijn gemaakt van thermisch materiaal. Het materiaal van de buitenmantel kan afgestemd op de toepassing worden gekozen.
Aan de ene kant van de ommantelde kabel zijn de interne leidingen aan elkaar gelast en vormen zo een niet-geïsoleerd (geaard) meetpunt. Aan de andere kant van de ommantelde kabel zijn de uiteinden van de leidingen verbonden en is de ommantelde kabel hermetisch afgesloten met een afdichtingsmiddel.
De uiteinden van de leidingen vormen het platform voor de elektrische verbinding. Hier kunnen kabels, insteekconnectoren of stekkerdozen op worden aangesloten.
SensorontwerpDe Tubeskin thermokoppel is voorzien van een niet-geïsoleerd meetpunt (geaard).
Alleen op deze manier is het mogelijk om ervoor te zorgen dat het temperatuurgevoelige meetpunt zo dicht mogelijk bij het oppervlak van de buis wordt geplaatst. Door de V-PAD® op de Tubeskin thermokoppel te lassen wordt het meetpunt deel van het buisoppervlak en levert nauwkeurige meetresultaten.
Model TR50
