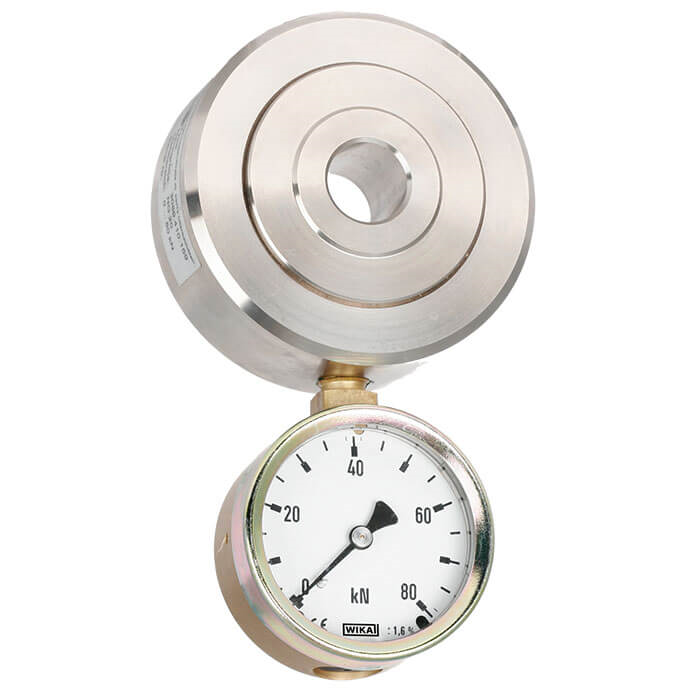

Model F6116

Hydraulische ring krachtopnemer

Compacte versie tot 120 kN

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Productie van apparatuur
  • Bouw van kalibers en armaturen
  • Speciale machinebouw
  • Meet- en regelsystemen

Bijzondere eigenschappen

  • Meetbereiken 0 ... 320 N tot 0 ... 120 kN
  • Relatieve lineariteitsfout ±1,0 .... 1,6 % Fnom met analoge manometer, ±0,5 % Fnom met digitale manometer of druksensor1)
  • Zuigerslag ≤0,5 mm
  • Werkt zonder voedingsspanning
  • 5 jaar lekdichtheidsgarantie2)

Omschrijving

De compacte hydraulische ring krachtopnemer model F6116 maakt het mogelijk om eenvoudig en economisch krachten te meten en weer te geven. Het meetbereik loopt van 320 N tot 120 kN. Omdat het onafhankelijk is van elke energiebron, biedt dit type meetsysteem ideale bedrijfsomstandigheden voor verschillende toepassingsgebieden.

De hydraulische krachtmeting maakt gebruik van een zuigeromhulsul combinatie met verschillende afdichtingen als sensoreenheid. De krachtwerking is het product van het gebied en de druk.

Voor de weergave van de druk kunnen manometers, druksensoren of drukmeetinstrumenten met contactapparaten worden gebruikt. De schaal van het weergave-instrument kan in verschillende eenheden worden gedefinieerd, bijv. in N, kN, kg, t, enz.

Lekdichtheidsgarantie
De garantie op lekdichtheid van de hydraulische krachtmeeteenheid werd uitgebreid tot 5 jaar2). Een krachtopnemer die binnen deze periode begint te lekken, wordt gratis gerepareerd.

1) Bij nominale krachten onder 500 N bedraagt de relatieve lineaire fout ±1,6% Fnom voor alle aangesloten meetinstrumenten.
2) Het gebruik van de krachtmeeteenheid zoals bedoeld is een voorwaarde voor de verlengde garantie van 5 jaar.
