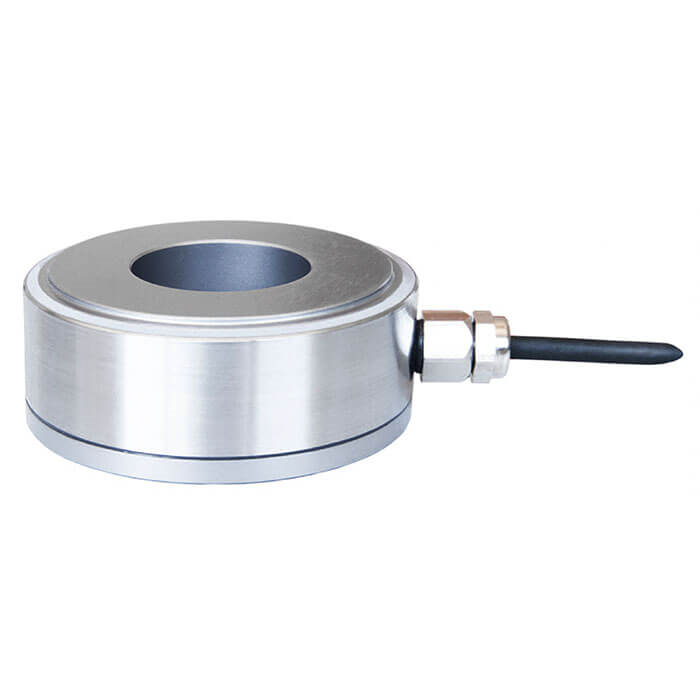

Model F6215

Ringkracht transducer

Voor boutkrachten tot 1.500 kN

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Meten van voorspankrachten op schroefverbindingen
  • Installatietechniek
  • Snijgereedschap
  • Meet- en inspectieapparatuur
  • Testopstellingen

Bijzondere eigenschappen

  • Meetbereiken 0...15 kN tot 0...1.500 kN
  • Krachtmetingen
  • Compacte en kleine afmetingen, eenvoudige installatie
  • Beschermingsklasse IP65
  • Relatieve lineariteitsfout 1% Fnom

Omschrijving

Ringkracht opnemers zijn ontworpen voor statische meettaken in de directe krachtstroom. Ze bepalen de compressiekrachten in een breed toepassingsgebied.

De miniatuur ringkracht opnemers zijn speciaal ontworpen voor kleine afmetingen en meten compressiekrachten en voorspankrachten.

Door zijn compactheid kan deze krachtopnemer worden gebruikt in een breed scala aan industriële en laboratoriumgebieden. Toepassingsgebieden zijn de eenvoudige bepaling van schroefvoorspanningen waarbij de krachtopnemer wordt gebruikt als meetring of een ringgeometrie in een compact ontwerp is vereist. De serie is ontworpen voor schroefmaten van M6 (15 kN) tot M52 (1.500 kN).

Opmerking
Om overbelasting te voorkomen, is het voordeling om de meetcel tijdens de installatie elektrisch aan te sluiten en de meetwaarde te bewaken.

De te meten kracht moet concentrisch en vrij van dwarskracht worden uitgeoefend. Bij de montage van de krachtopnemer moet worden gezorgd voor een vlak en hard oppervlak. Door zijn kleine geometrie reageert deze krachtopnemer zeer gevoelig op veranderende of andere montageposities. Accessoires zijn twee aardingsadapterschijven voor bescherming en optimale krachtoverbrenging.

Opties

  • Kalibratiecontrole 100% signaal
  • Gevoeligheidskalibratie 1 mV/V
  • Kabelversterker 4...20 mA of 0...10V uitgang
Ringkracht transducer
  • Ringkracht transducer
