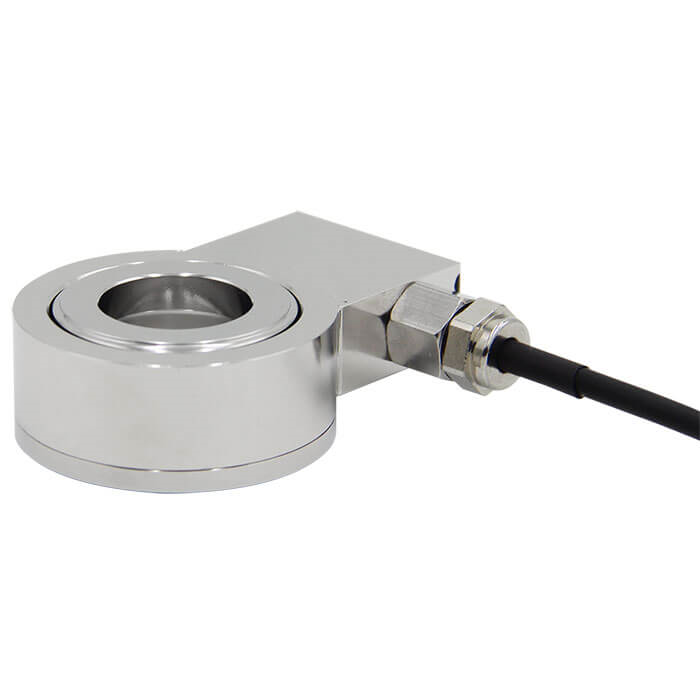

Model F6804

Ring krachtopnemer

Voor schroefkrachten tot 450 kN

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Bepaling van de boutvoorspanning
  • Meet- en regelsystemen
  • Test- en productieapparatuur
  • Meting van de pers- en koppelingskracht
  • Het meten van de klemkracht en de trekkrachtmeting op staven

Bijzondere eigenschappen

  • Meetbereiken 0 ... 3 kN tot 0 ... 450 kN
  • Relatieve lineariteitsfout 2% Fnom
  • Materiaal: Roestvrij staal
  • Beschermingsklasse IP65

Omschrijving

De krachtopnemers van de serie F6804 zijn geschikt voor het meten van de compressie krachten en zijn verkrijgbaar met een nominale belasting van 3 kN tot 450 kN. Deze krachtopnemer is ontworpen met een ringgeometrie en specifiek ontworpen voor het meten van schroef- en voorspankrachten.

Het toepassingsgebied van deze krachtopnemer zijn toepassingen zoals meet- en testapparatuur waarin bijvoorbeeld schroef- of boutkrachten worden gemeten. Daarnaast kan de kracht op spindelaandrijvingen of de algemene kracht worden gemeten met behulp van ringgeometrie.

Toepassingsgebieden zijn onder andere de eenvoudige bepaling van de boutvoorspanning waarbij de krachtopnemer wordt gebruikt als meetring.

Opmerking
Om overbelasting te voorkomen, is het voordelig om de krachtopnemer tijdens de montage elektrisch aan te sluiten en de gemeten waarde te controleren.

De meetkracht moet door het midden en vrij van dwarskracht worden ingevoerd. Bij de montage van de krachtopnemer moet erop worden gelet dat het steunvlak vlak, geslepen en voldoende hard is.

Door zijn kleine geometrie reageert deze krachtopnemer zeer gevoelig op veranderende of andere montageposities.
