Model F6148

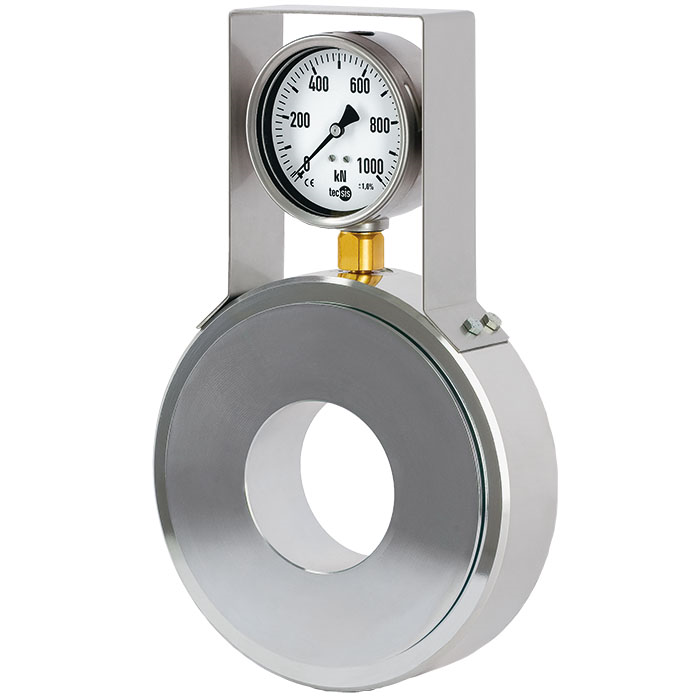

Hydraulische ringkrachtopnemer

Geotechnische versie tot 1.500 kN

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Civiele techniek en speciale bouw
  • Tunnelbouw
  • Mijnbouw (boven- en ondergrondse)
  • Kartering en bruggenbouw
  • Hellingstabilisatie, keermuren en graafwerken

Bijzondere eigenschappen

  • Meetbereiken 0 ... 150 kN tot 0 ... 1.500 kN
  • Relatieve lineaire fout ±1,0 % met analoge manometer, ±0,5 % met digitale manometer of druksensor
  • Zuigerslag ≤ 0,5 mm
  • Werkt zonder voedingsspanning
  • Behuizing en zuiger van gegalvaniseerd staal

Omschrijving

De hydraulische ringkrachtopnemer model F6148, geotechnische uitvoering, is verkrijgbaar in de nominale afmetingen NS 146 tot 1.500 kN.

De basis van het ankerkrachtmeetsysteem wordt gevormd door cilinder-zuigercombinatie, gevuld met hydraulisch medium, in een stalen uitvoering met oppervlaktecoating of in een roestvrijstalen uivoering (optie). Bij de nominale grootte NS 146 is het krachtdragende oppervlak van de zuiger 146 mm2 en de nominale verplaatsing van de zuiger  niet groter dan 0,5 mm.

Zowel de mechanische als de elektrische uitvoering is naar keuze leverbaar met direct aangebouwde meetwaarde-aanzuig-/weergave (capillaire leiding of adapter ''seperatie zonder verlies'') en met een externe uitvoering. Het is een uiterst robuust ontwerp, in overeenstemming met de eisen van de geotechniek.

Met deze hydraulische krachtmeetunits worden de spankrachten op een eenvoudige manier aan de ankerkop herkend en direct op het display gebracht. De krachtmeeteenheden worden gebruikt voor continue bewaking van ankers en andere steunstangen/kabels. Toepassingen voor hydraulische krachtmeeteenheden zijn te vinden op het gebied van geotechnologie in diverse gebieden zoals tunnelbouw, bruggenbouw en hellingsstabilisatie.

Hydraulische ringkrachtopnemer
  • Hydraulische ringkrachtopnemer
