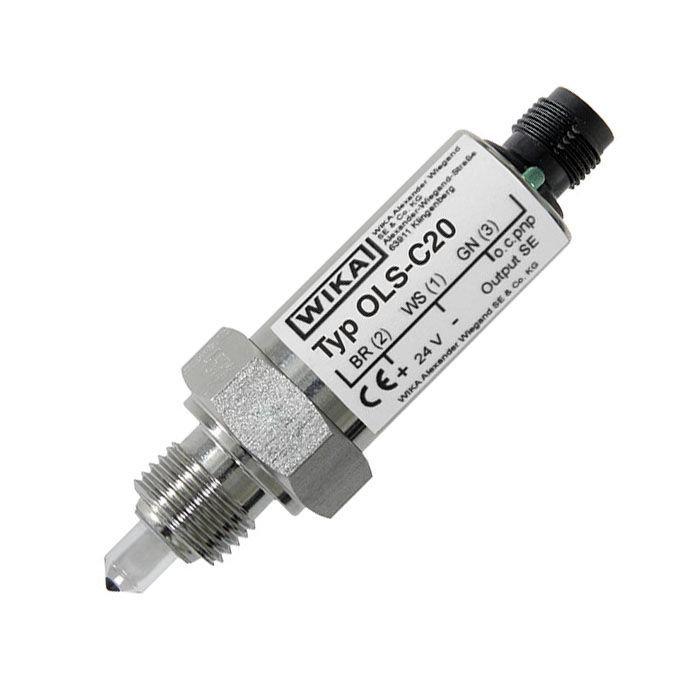

Model OLS-C20

Opto-elektronische schakelaar

Compact ontwerp, hogedrukuitvoering

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Niveaumeting voor vloeibare media
  • Niveauregeling en -bewaking van bepaalde vulniveaus
  • Machinebouw
  • Afvalwater en milieutechniek


Bijzondere eigenschappen

  • Compact ontwerp, geen bewegende componenten
  • Temperatuurbereiken van -30 … +135 °C
  • Uitvoeringen voor drukbereiken van vacuüm tot 50 bar
  • Montagepositie waar nodig
  • Visuele indicatie van de schakelstatus


Omschrijving

Opto-elektrische niveauschakelaars van het model OLS-C20 worden gebruikt voor de detectie van grensniveaus in vloeistoffen. Dit is grotendeels onafhankelijk van de fysieke kenmerken van de vloeistoffen, zoals de refractie-index, kleur, dichtheid, diëlektrische constante en conductiviteit. Er wordt ook in kleine volumes gemeten.

De schakelaars bestaan uit een IR-led en een fototransistor. Het licht van de led wordt in een prisma geleid. Zolang de sensorpunt van de prisma zich in de gasfase bevindt, wordt het licht in de prisma naar de ontvanger gereflecteerd. Als de vloeistof in het vat stijgt en ca. 2/3 van de glazen punt bevochtigt, wordt de IR-lichtstraal in de vloeistof onderbroken en bereikt slechts een klein deel de ontvanger.

De O. C. pnp transistor output kan direct aangesloten zijn op de input van een regelsysteem of een extern relais inschakelen. De output is kortsluitvast en eveneens beperkt qua stroom, spanning en vermogen.

De schakelstatus kan direct op de sensor worden afgelezen (groene led).
