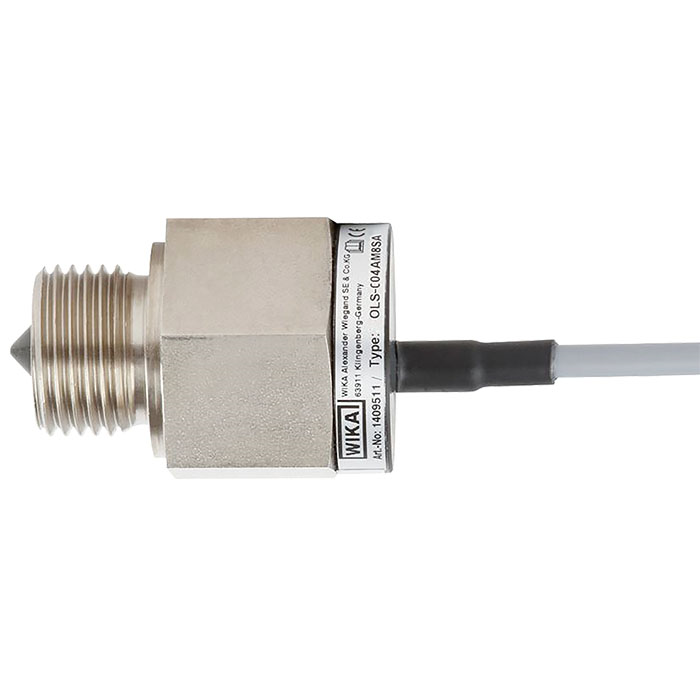

Model OLS-C04

Opto-elektronische schakelaar

Voor koeltechnologie

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Niveaubewaking in koelinstallaties

Bijzondere eigenschappen

    • Toepassingen met koelmiddelen
    • Montagepositie waar nodig
    • Nauwkeurigheid ±2 mm
    • Visuele indicatie van de schakelstatus
    • Keuze uit elektrische aansluitingen: PUR, pvc-kabel of ronde stekker M8

Omschrijving

Het model OLS-C04 opto-elektronische niveauschakelaar wordt gebruikt voor het bewaken van het niveau van vloeistoffen in de scheepsbouwindustrie. De opto-elektronische sensor bestaat uit een IR-led en een lichtreceptor.

Het licht van de led wordt naar een prisma geleid die de punt van de sensor vormt. Zolang de punt niet in vloeistof is ondergedompeld, wordt het licht in de prisma naar de ontvanger gereflecteerd.

Als de vloeistof in het vat stijgt en de punt omvat, wordt de lichtstraal gebroken door de vloeistof, zodat de ontvanger niet langer of slechts zwak door het licht wordt bereikt en op deze verandering reageert door een schakelprocedure te activeren.

De schakelstatus kan direct op de sensor worden afgelezen (gele led).

Het model OLS-C04 niveauschakelaar kan worden gebruikt in koelinstallaties, omdat de glasprisma is dichtgesmolten in de stalen behuizing.
