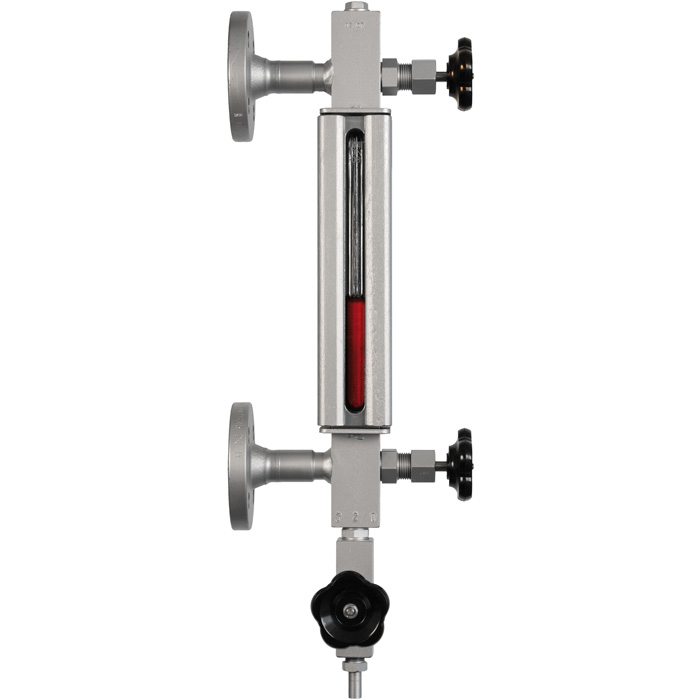

Model LGG

Kijkglas

Kijkglas niveau indicator

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Continue niveau-indicatie zonder stroomvoorziening
  • Directe indicatie van het niveau
  • Individueel ontwerp en corrosiebestendige materialen maken de producten geschikt voor een breed scala aan toepassingen
  • Chemische en petrochemische industrie, olie- en gaswinning (on- en offshore), scheepsbouw, machinebouw, energieopwekkendecentrales
  • Olie en gas, warmteoverdrachts- en koelsystemen, installaties voor cyrogene toepassingen

Bijzondere eigenschappen

  • Proces- em systeemspecifieke productie
  • Gebruikslimieten:
    - Gebruikstemperatuur: -196 ... +374 °C 1)
    - Werkdruk: Vacuüm tot 250 bar 1)
  • Grote verscheidenheid aan verschillende procesaansluitingen en materialen
  • Verlichting (optioneel)
  • Verwarming en/of isolatie (optioneel)

1) Individuele grenswaarden. Voor de toepassingsgrenzen is de gezamenlijke beschouwing van temperatuur en druk vereist!


Omschrijving

Het belangrijkste element van de kijkglas niveau indicatoren is de body. In deze body zijn het vloeistofkanaal (indien nodig het verwarmingskanaal) en de zitvlakken voor de afdichtingen en kijkglazen opgenomen.

Op de behuizing zijn de kleppen en procesaansluitingen gemonteerd of zijn al geïntegreerd. Afvoer of ontluchting zijn ook mogelijk.

De glazen en/of mica schijven en de afdichtingen worden met behulp van U-bouten en deksels or drukramen gemonteerd, geborgd en afgedicht. Voor onze kijkglas niveau indicatoren worden glazen van borosilicaatglas volgens DIN 7081 gebruikt.

Voor stoom kan het glas worden gebruikt tot 243 °C met een mica uitvoering tot 300 °C. Voor andere media zijn temperaturen tot 300 °C mogelijk, in speciale gevallen tot 374 °C. Het gebruik van mica is nodig voor specifieke toepassingen.

Glass gauge
  • Glass gaugeWIKA - Level indication with sight glass indicator
