Model BNA

Niveaumeter

Bypass niveau-indicator met magnetisch display

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Continue niveau-indicatie zonder stroomtoevoer
  • Niveau-indicatie proportioneel ten opzichte van de hoogte
  • Individueel ontwerp en corrosiebestendige materialen maken de producten geschikt voor een breed scala aan toepassingen
  • Chemische, petrochemische industrie, olie- en aardgaswinning (on- en offshore), scheepsbouw, machinebouw, uitrusting voor energieopwekking, energiecentrales
  • Behandeling van proceswater en drinkwater, levensmiddelenindustrie, farmaceutische industrie

Bijzondere eigenschappen

    • Proces- en systeemspecifieke productie
    • Gebruikslimieten:
      - Gebruikstemperatuur: T = -196 ... +450 °C
      - Werkdruk: P = vacuüm tot 400 bar
      - Dichtheidslimiet: ρ ≥ 340 kg/m3
  • Talrijke verschillende procesaansluitingen en materialen
  • Montage van niveausensoren en magneetschakelaars als optie mogelijk
  • Explosiebeveiligde versies

Omschrijving

De niveaumeter van het model BNA bestaat uit een bypasskamer die, als communicerende buis, zijdelings via ten minste 2 procesaansluitingen (geflensd, geschroefd of gelast) op een vat is aangesloten. Als de niveaumeter op deze manier geplaatst is, komt het niveau in de bypasskamer overeen met het niveau in het vat. De vlotter met vast ingebouwd magnetisch systeem dat in de bypasskamer is aangebracht, brengt het vloeistofniveau contactloos over naar het magnetisch display dat zich aan de buitenkant van de bypasskamer vindt. Hierin zijn, steeds 10 mm van elkaar, tweekleurige kunststof looprollen of roestvrij stalen kleppen met staafmagneten aangebracht.

Door het magnetische veld van het vaste magnetische systeem in de vlotter van de niveaumeter worden de displayelementen via de wand van de bypasskamer 180° gedraaid. Voor een toenemend niveau van wit naar rood, voor een dalend niveau van rood naar wit.

De niveaumeter laat dus zonder stroomtoevoer duidelijk het niveau van een vat zien.

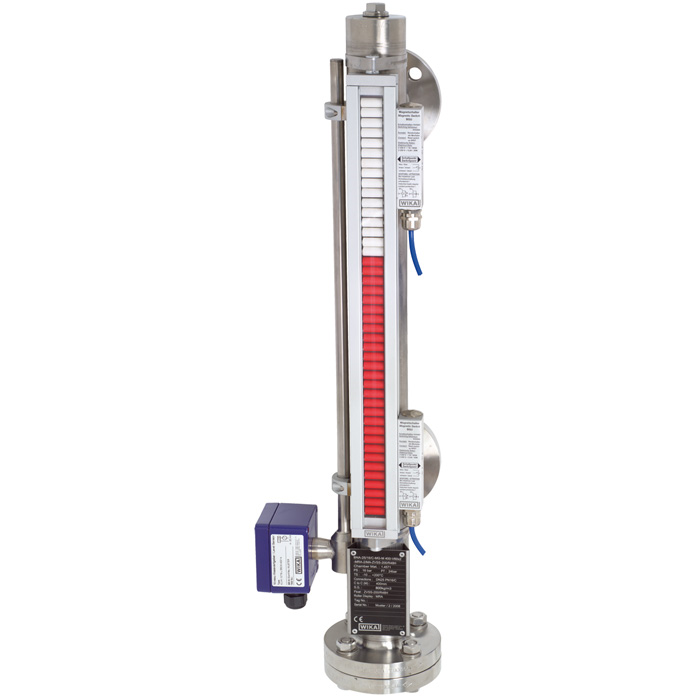

Level gauge, model BNA
  • Level gauge, model BNANiveaumeter
