Voor gasdichtheid, temperatuur, druk en vochtigheid van SF6 gas

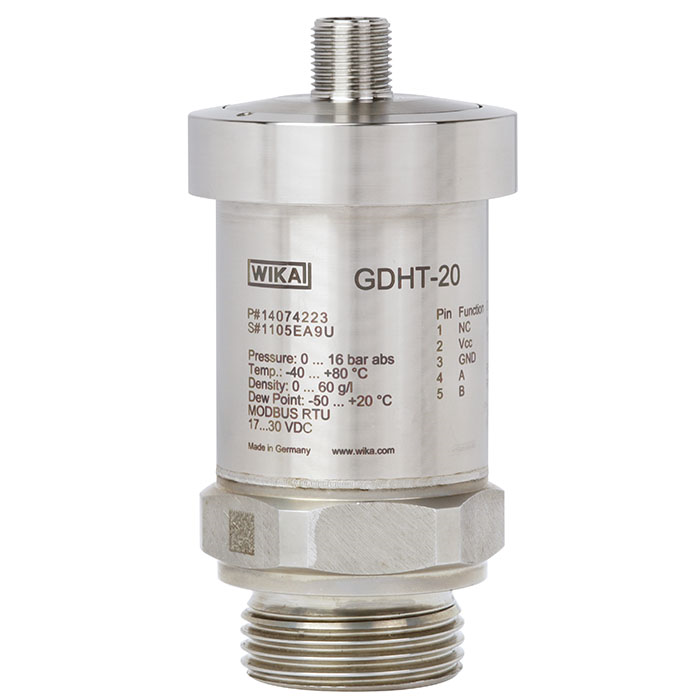

De transmitter van het model GDHT-20 is een multi-sensorsysteem met digitale output voor de meetparameters van druk, temperatuur en vochtigheid. Gebaseerd op deze gemeten waarden kunnen de aan de omstandigheden gerelateerde gegevens worden vastgesteld.
Permanente monitoringOm systeemstoringen in schakelapparatuur te voorkomen en daarmee uitvallen van het netwerk, is permanente monitoring van de gasdichtheid en het vochtgehalte essentieel.
De GDHT-20 transmitter berekent in de krachtige microprocessor van de transmitter de huidige gasdichtheid uit druk en temperatuur met behulp van een complexe viriale vergelijking. Drukveranderingen die voortkomen uit thermische effecten worden hierdoor gecompenseerd en hebben geen invloed op de outputwaarde.
Bovendien verstrekt de GDHT-20 transmitter online informatie over vochtigheid en dauwpunt, waardoor bewaakt kan worden conform de voorwaarden van de Cigré-voorschriften en IEC-normen.
MODBUS® veldbusDe RS-485 interface communiceert met gebruik van het MODBUS® RTU-protocol. De outputparameters van het instrument en hun eenheden kunnen geconfigureerd worden en conform de vereisten worden afgelezen. De GDHT-20 kan later door de klant voor elk gedefinieerde SF6-gasmengsel met N2 of CF4 worden geconfigureerd.
Stabiliteit van het signaalVanwege zijn langdurige stabiliteit is de transmitter onderhoudsvrij en behoeft geen kalibratie. Door de hermetisch afgedicht lasnaad en een meetcelontwerp zonder afdichtingselementen is de permanente afdichting van de meetcel gewaarborgd.
De EMC-eigenschappen voldoen aan de IEC 61000-4-2 tot en met IEC 61000-4-6
