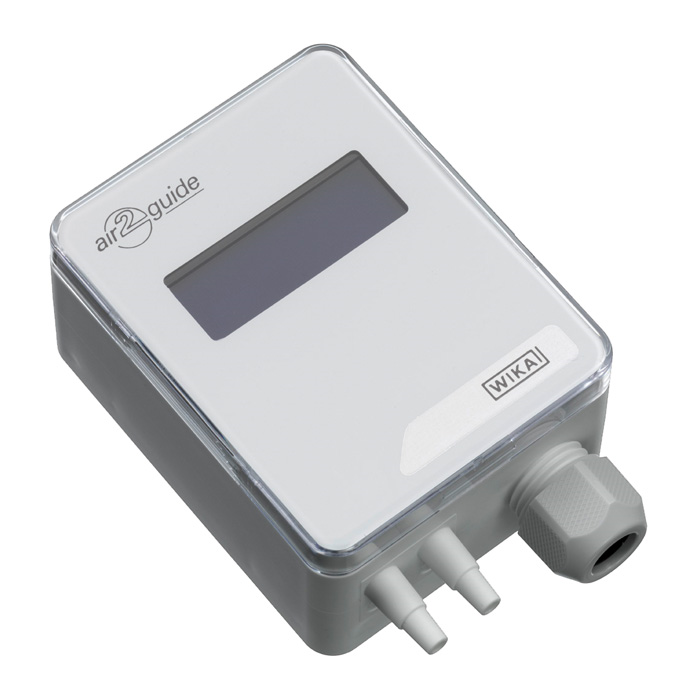

Model A2G-25

Luchtstroommeter

Voor ventilatie en airconditioning

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Voor het meten van de luchtstromen van radiale ventilatoren
  • Om luchtstromen in ventilatiekokers en luchtkanalen te meten in combinatie met de A2G-FM meetsonde
  • Meting van drukverschillen

Bijzondere eigenschappen

  • Elektrisch uitgangssignaal DC 0 … 10 V of 4 … 20 mA kan via jumpers direct op het instrument worden geselecteerd
  • Uitgangssignaal voor luchtstroom en drukverschil in één instrument
  • Eenvoudige en snelle installatie en inbedrijfstelling
  • Onderhoudsvrij
  • Maximale werkdruk 20 kPa

Beschrijving

De luchtstroommeter van het model A2G-25 wordt gebruikt om luchtstromen van gasvormige media in ventilatie- en airconditioningstoepassingen te meten.

De luchtstroom wordt gemeten door de verschildruk te bepalen en deze met de K factor te vermenigvuldigen. De K-factor hangt af van de ventilator die gebruikt wordt of, als meetsondes voor leidingen/kanalen worden gebruikt, van het formaat en aan het aantal sondes. De K factoren van alle radiale ventilatoren van de gezamenlijke fabrikanten zijn al geprogrammeerd in het menu van de A2G-25. Wanneer de K-factor van het model A2G-FM meetsensor of een andere ventilator wordt gebruikt, kan deze snel en eenvoudig in het menu van het instrument worden ingevoerd.

Elektrische analoge uitgangssignalen voor beide meetparameters (DC 0 ... 10 V of 4 ... 20 mA; afstelbaar in het instrument via jumpers) of de digitale Modbus® versie activeren de directe verbinding met controlesystemen of het gebouwautomatiseringssysteem.

Het gemeten drukverschil wordt eveneens weergegeven op het LC-display en doorgegeven via de analoge of digitale uitgangssignalen. De A2G-25 combineert dus twee metingen in één instrument. Het LC-display en de duidelijke menu-navigatie zorgen voor een tijdbesparende en eenvoudige inbedrijfstelling.

Met de A2G-25 kunnen luchtstromen tot 200.000 m3/h en drukverschillen tot 7.000 Pa worden gemeten.
