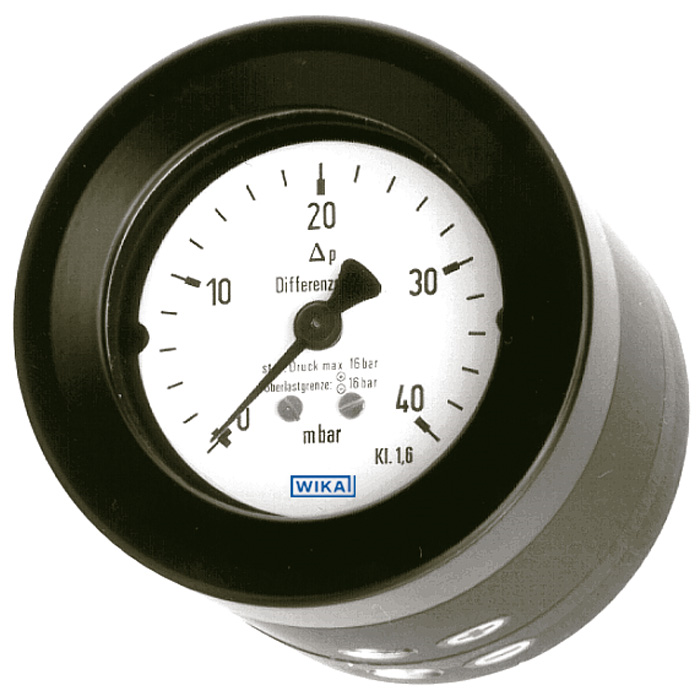

Model 716.05

Verschildrukmanometers

Compacte uitvoering NS 80, klasse 2,5 tot 4.0, hoge overdrukbeveiliging

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Verschildrukmeting op meetpunten met zeer lage drukverschillen en zeer hoge eenzijdige of herhaalde overdruk
  • Voor transparante, schone, niet-kleverige, niet-agressieve media
  • Controle van ventilator- en explosiedrukken
  • Filterbewaking in ventilatie- en verwarmingssystemen
  • Meting van het niveau in gesloten tanks


Bijzondere eigenschappen

  • Meetbereiken van het drukverschil vanaf 0 ... 16 mbar
  • Zeer hoge werkdruk (statische druk) en hoge overdrukbeveiliging tot 16 bar
  • Diverse opties voor installatie, aansluitvorm en aansluitlocatie


Omschrijving

Ontwerp
Kleine, compacte uitvoering
WIKA handelspatroon DT-GM 87 10 226

Nominale grootte in mm
80

Nauwkeurigheidsklasse
4.0: schaalbereiken 0 ... 16 mbar en 0 ... 25 mbar
2.5: schaalbereiken 0 ... 40 mbar tot 0 ... 600 mbar

Schaalbereiken
0 ... 16 mbar tot 0 ... 600 mbar
of alle overige equivalente vacuüm- of gecombineerde druk- en vacuümbereiken

Drukbeperking
Stabiel: volledige schaalwaarde
Fluctuerend: volledige schaalwaarde

Overdrukbeveiliging
Beide kanten max. 16 bar

Max. werkdruk (statische druk)
16 bar

Gebruikstemperatuur
Omgeving: -15 ... +60 °C
Medium: +70 °C maximum

Temperatuurgevolgen
Indien de temperatuur van het meetsysteem afwijkt van de referentietemperatuur (+20 °C):
max. ±0,5 %/10 K van de werkelijke schaalwaarde

Spatwaterdichtheid
IP 66 conform EN 60 529 / lEC 529
