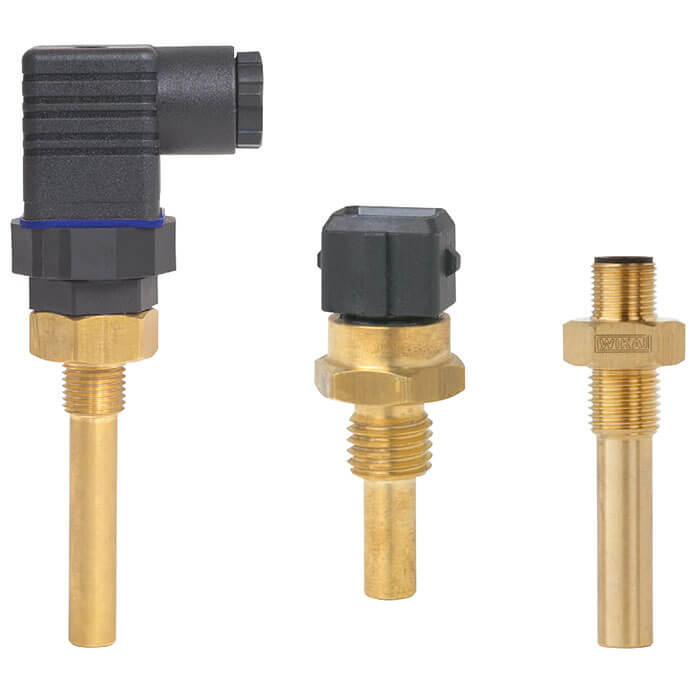

Model TFS35

Temperatuurschakelaar

Bimetaal uitvoering

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen van de temperatuurschakelaar

  •  Mobiele hydraulische apparaten
  •  Machinebouw
  •  Compressoren
  •  Motoren
  •  Koel- en verwarmingscircuits

Bijzondere eigenschappen van de temperatuurschakelaar

  •  Vaste schakeltemperatuur
  •  Stroom-onafhankelijk schakelen
  •  Automatische reset
  •  Geen extra voedingsspanning
  •  Eenvoudige en snelle bevestiging

Omschrijving van de temperatuurschakelaar

Temperatuurschakelaars worden over het algemeen in de industrie gebruikt om de temperatuur te beperken. Zij bewaken de temperatuur van machines en apparaten en schakelen bijvoorbeeld machines uit wanneer deze oververhit raken of zetten een ventilator aan om de apparatuur af te koelen.

Functie
Bimetalen vormen de basis van de WIKA TFS35 temperatuurschakelaars. Temperatuuropname wordt doorgevoerd door een bimetalen schijf, die vastklikt wanneer de nominale schakeltemperatuur (NST) is bereikt.

Na het afkoelen tot de reset schakeltemperatuur (RST) keert de schakelaar terug naar zijn oorspronkelijke staat.

De bimetalen schijf in het model TFS35 bimetaal temperatuurschakelaar voert geen spanning, zodat er geen vonkvorming kan ontstaan.

Met spanning voerende bimetalen schijven bestaat ook geen gevaar op vroegtijdig schakelen als gevolg van hogere zelfverwarming.

De reset schakeltemperatuur ligt gebruikelijk 15 ... 30 K onder de schakeltemperatuur.

Contactontwerp
Het model TFS35 bimetaal temperatuurschakelaar kan in twee contactontwerpen worden geleverd.

Een Normally Closed (NC = verbreekcontact, gesloten in normale toestand) maakt een circuit en schakelt de machines uit.

Een Normally Open (NO = maakcontact, open in normale toestand) verbreekt een circuit bij het bereiken van de schakeltemperatuur, zodat bijvoorbeeld een ventilator of waarschuwingslamp aan kan gaan.

In beide gevallen keren de contacten na het afkoelen onder de reset schakeltemperatuur terug naar hun oorspronkelijke toestand, zodat de bewaakte apparatuur weer normaal kan werken.
