Model CPK-MM

Testkoppelingensysteem MINIMESS®

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Kalibratiediensten verlenende bedrijven en dienstensector
  • Kalibraties direct ter plaatse
  • Onderhouds- en servicevoorzieningen
  • Druktest

Bijzondere eigenschappen

  • Plug-in koppeling met schroefdraad
  • Ingebouwde terugslagklep zorgt voor lekvrije montage en demontage
  • Zonder gereedschap aanbrengen van de schroefverbindingen

Omschrijving

Toepssingsgebieden
Beide aansluitsets bevatten diverse testkoppelingen om de WIKA kalibratieproducten aan te passen aan bestaande processen met snelkoppelingen uit de serie MINIMESS® 1620 of MINIMESS® 1215. De selectie en de hoeveelheid zijn specifiek geconfigureerd voor de verschillende WIKA kalibratieproducten.

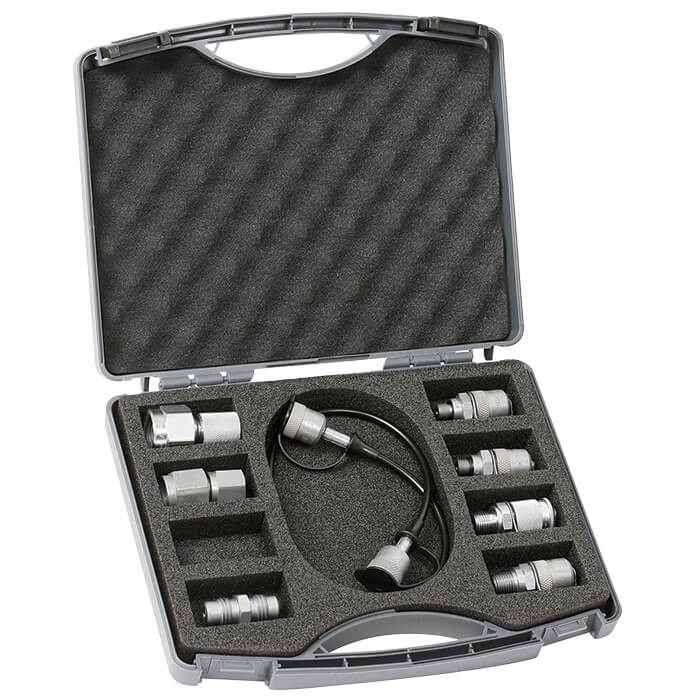

Twee aansluitsets voor verschillende systemen
In de praktijk treft men vaak testkoppelingen aan uit de 1620-serie en 1215 aansluitingen. De cijfers vertegenwoordigen de draadafmetingen van de testkoppelingsaansluitingen: 1620 staat voor draadafmeting M16 x 2 en 1215 voor draadafmeting M12 x 1,5.
Daarom biedt WIKA voor elk van de beide systemen een aansluitset.

Verschillende adaptertypes
De componenten van beide sets kunnen in 4 verschillende categorieën worden verdeeld.

  • Testkoppelingen hebben een seriespecifieke buitendraad aan de ene kant en een BSP- of NPT-buitendraad aan de andere. De koppeling is tevens voorzien van een terugslagklep.
  • Directe verbindingen voor meetinstrumenten hebben een seriespecifieke binnendraad aan de ene kant en een interne metalen doorn aan de andere. De metalen doorn dient om de terugslagklep van de testkoppelingen te openen.
  • Slangadapters hebben een seriespecifieke buitendraad aan beide kanten. In tegenstelling tot de koppelingen hebben deze geen ingebouwde terugslagklep en zijn ze bijzonder geschikt voor de verbinding van twee slangen.
  • Meetslangen hebben een seriespecifieke binnendraad aan beide kanten.

Serie 1620

Serie 1620

  • Serie 1620Serie 1215
