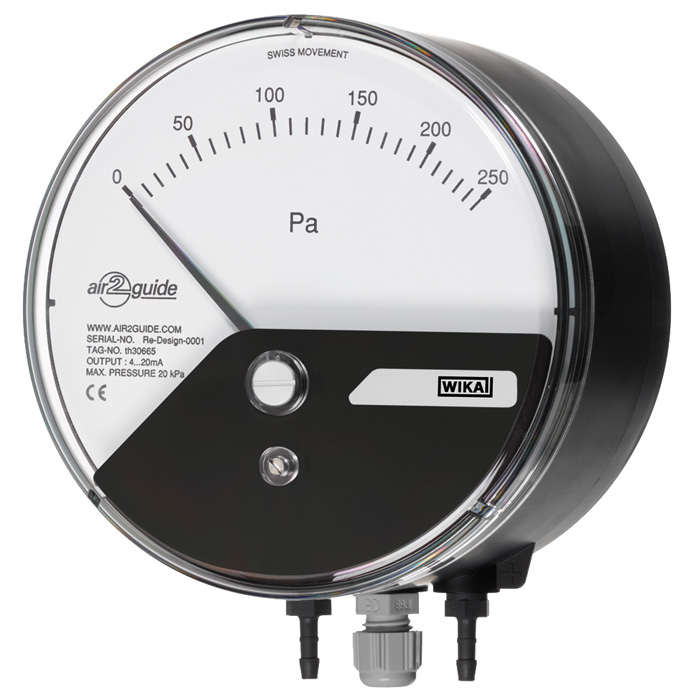

Model A2G-15

Verschildrukmanometer met uitgangssignaal

Voor ventilatie en airconditioning

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Voor het bewaken van het drukverschil van lucht en andere niet-ontvlambare en niet-agressieve gassen
  • Bewaking van het drukverschil in filters en schone meetkamers

Bijzondere eigenschappen

  • Electrisch outputsignaal DC 0 ... 10 V (3-draads)
  • Eenvoudige en snelle montage
  • Tweedelige constructie (meetelement en behuizing)
  • Verkrijgbaar als inbouw- of aanbouwuitvoering
  • Maximale bedrijfsdruk 20 kPa

Omschrijving

Het model A2G-15 verschildrukmanometer met elektrisch outputsignaal wordt gebruikt voor het bewaken van het drukverschil in ventilatie- en airconditioningstoepassingen. Het meetbereik strekt zich uit van 0 … 50 Pa tot 0 … 12.500 Pa. Er kan worden voldaan aan plus/minus-bereiken van -25 … +25 Pa tot -1.500 … +1.500 Pa.

Elektrische analoge uitgangssignalen voor beide grootheden (DC 0 ... 10 V of 4 ... 20 mA) activeren de directe verbinding met controlesystemen of het gebouwautomatiseringssysteem.

De gescheiden constructie van de drukmeetkamer en het displaygebied zorgen ervoor dat onzuiverheden van de proceslucht niet aan de achterzijde van het venster gaan zitten. Dankzij de 2-delige constructie (meetelement en montagering) kan de A2G-15 buitengewoon eenvoudig en snel worden gemonteerd.

De verschildrukmanometer is verkrijgbaar met spatwaterdichtheid conform IP54 en IP65.

De A2G-15 is verkrijgbaar in twee montagevarianten. De inbouwvariant staat bekend om de snelle en gereedschapsloze montage. De verschildrukmanometer heeft twee G 1/8"-IG aansluitingen aan de achterzijde, waarin bijpassende drukaansluitingen met schroefdraad zijn geschroefd.

De aanbouwvariant wordt gemonteerd met drie schroeven in een aanbouwbehuizing. Vervolgens wordt de doosveer in de behuizing geplaatst. De verschildrukmanometer heeft twee G 1/8"-IG aansluitingen aan de achterzijde, waarin bijpassende drukaansluitingen met schroefdraad zijn geschroefd. De positie van elke aansluiting kan worden gewijzigd door de aanbouwbehuizing 90° te draaien.

In een speciale uitvoering is de A2G-15 verkrijgbaar als siliconenvrij product.
