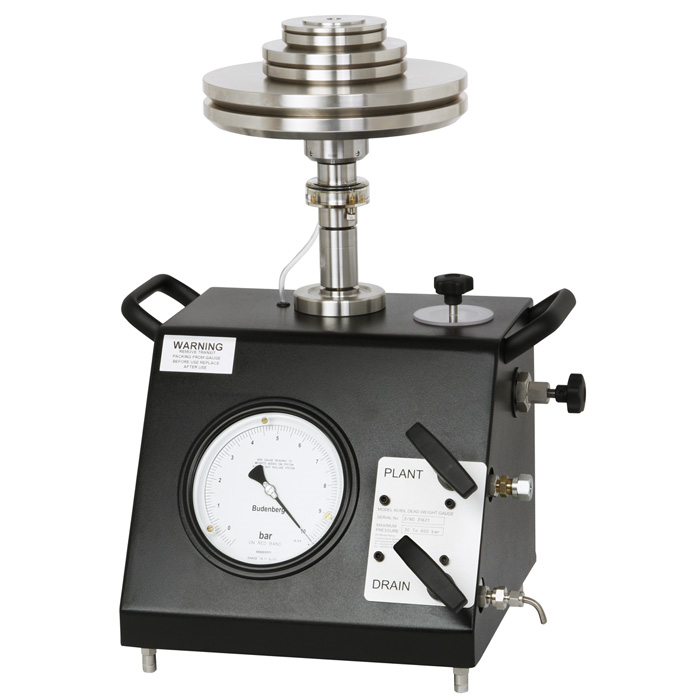

Model 80

Hydraulische pijpleidingtester

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Testen op lekkage en treksterkte
  • Detectie van wrijvingsdrukverliezen via pijpleidingen
  • Bewaken van gasdruk in relatie tot stroommeting
  • Meting van Wellhead gasdruk en hydraulische testdruk van
  • Meting van stoomdruk voor efficient testen

Bijzondere eigenschappen

  • Bereiken: van 30 ... 600 bar / 500 ... 8.000 psi (type 80) en van 7 ... 120 bar / 100 ... 1.600 psi (type 80L)
  • Nauwkeurigheid: 0,03 % + 0,05 bar (type 80) en 0,04 % + 0,015 bar (type 80L)
  • Ergonomische layout ideaal voor veldgebruik
  • Alle instrumenten worden geleverd met een naar nationale normen herleidbaar certificaat
  • UKAS-certificaat is als optioneel extra verkrijgbaar via onze drukstandaardlaboratoria

Omschrijving

Nauwkeurige drukmeting
De hydraulische pijpleidingmeter is een draagbare eenheid die geschikt is voor de meting van willekeurige en flucturerende druk die optreed in energiecentrales, pijpleidingen en vele andere toepassingen.

Basisprincipe
Om een druk te meten worden massastukken aan de zuigereenheid toegevoegd tot een druk net onder de te meten druk. De totale neerwaartse kracht van de massastukken is vervolgens hoger dan de te meten druk en wordt uitgebalanceerd door de druk die de spindelpomp produceert die in het getrapte gebied van de zuiger wordt toegepast en deze omhoog duwt.

Deze lage druk wordt aangegeven op de manometer met precisie-wijzerplaat, speciaal gegradueerd zodat alleen de aflezing van de manometer wordt toegevoegd aan het drukequivalent van de gebruikte massastukken. Het gewicht van de massadrager komt overeen met het schaalbereik van de meetklok en wordt genegeerd.

Herleidbaar naar nationale normen
De zuigereenheid en testmassastukken bij deze pijpleidingtester zijn gekalibreerd volgens normen die herleidbaar zijn naar nationale normen.

DH-Budenberg
Standaardversie

Standaardversie

  • StandaardversieMet draagkoffer onderste gedeelte
