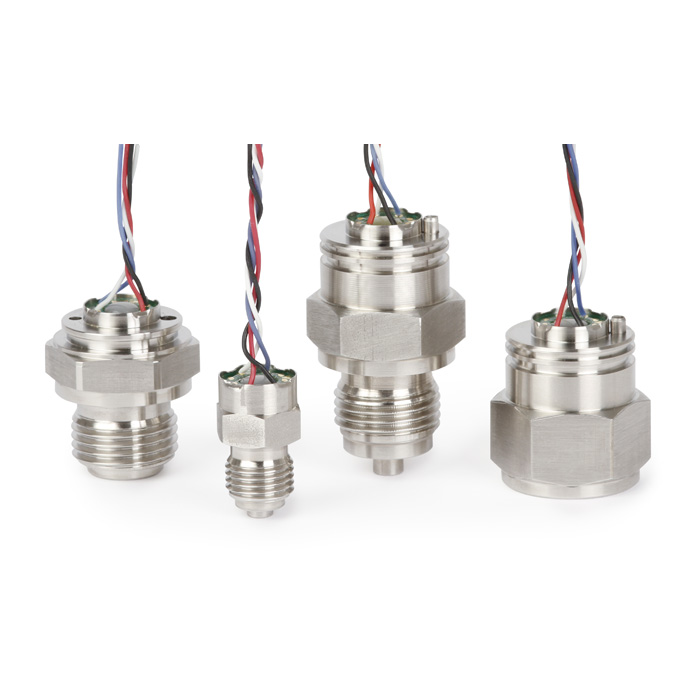

Model TTF-1

Drukomvormer

OEM-versie, dikke-filmtechnologie

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Toepassingen met beperkte inbouwruimte
  • Hydraulische toepassingen
  • Montage voor druktransmitters, drukschakelaars en digitale manometers

Bijzondere eigenschappen

  • Meetbereiken 0 ... 10 bar tot 0 ... 1.000 bar
  • Niet-lineariteit < 0,5 % van de spanwijdte
  • Bevochtigde onderdelen van roestvrij staal
  • Gemiddelde temperatuur -40 ... +125 °C
  • Uitgangssignaal in mV/V

Omschrijving

Robuust sensorelement
De cilindrische meetcel van de drukopnemer model TTF-1 is standaard gemaakt van robuust roestvrij staal en heeft daardoor een hoge overdruk en barstdrukveiligheid. Voor specifieke toepassingen zijn optioneel geschikte materialen beschikbaar.

Met behulp van dunne-filmtechnologie wordt een Wheatstone meetbrug aangebracht op het membraan van de meetcel. Dunne-filmtechnologie maakt, in vergelijking met andere technologieën, een bijzonder hoge stabiliteit op lange termijn mogelijk, aangezien de verlijming op atoomniveau plaatsvindt.

De drukomvormer TTF-1 bestaat uit een droge meetcel, die direct op de drukaansluiting wordt gelast. Hierdoor heeft de drukomvormer TTF-1 geen zwakke punten zoals bijvoorbeeld bij het afdichten met O-ringen of lijmverbindingen.

Klantspecifieke ontwerpen
Voor de drukomvormer TTF-1 is al een grote selectie van standaard uitvoeringen beschikbaar en wordt geproduceerd op flexibele productielijn. Deze flexibiliteit in productie stelt ons in staat om op maat gemaakte ontwerpen aan te bieden vanaf een minimale bestelhoeveelheid van 1.000 stuks.

Technische aspecten
De meetcel is temperatuurgecompenseerd tussen  -40 ... +100 °C en biedt een lineair uitgangssignaal.

Aangezien het uitgangssignaal beschikbaar is als puur brugsignaal, kan de uiteindelijke nauwkeurigheid van de klantentoepassing door de klant worden ingesteld via de juiste compensatie van het nulpunt- en span-offset.
