Model PMT01

OEM drukmeetsysteem met uitgangssignaal

Module-versie, aansluiting achterzijde

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Voor droge gasvormige en vloeibare, niet zeer viskeuze en niet-kristalliserende media geschikt voor koperlegeringen
  • Pneumatiek
  • Industriële gassen
  • Medische technologie
  • Drinkwater

Bijzondere kenmerken

  • Compacte en economische integratieoplossing
  • Weergave varieert van 0 ... 400 bar of 0 ... 5,000 psi
  • Spanningssignaal, bijv. DC 0,5 ... 4,5 V
  • Nominale grootte 40 mm [1 ½"], 50 mm [2"] of 63 mm [2 ½"]
  • Nauwkeurigheidsklasse 2.5

Beschrijving

Meetprincipe
Type PMT01 is een Bourdon-buismanometer met geïntegreerde sensoren. Het apparaat biedt het bekende analoge display, waarmee de procesdruk ter plaatse onafhankelijk van een stroomvoorziening kan worden afgelezen en levert tevens een uitgangssignaal (bijv. DC 0,5 ... 4,5 V).

Het meetsysteem met bourdonbuis genereert een druk-proportionele rotatie van de wijzer. Een elektronische draaihoeksensor, beproefd in veiligheidskritische toepassingen in de automobielindustrie, bepaalt de positie van de wijzeras contactloos en dus absoluut vrij van slijtage en terugkoppeling. Dit levert een druk-proportioneel signaal op voor verdere verwerking.

Integratieconcept
Type PMT01 is het ideale drukmeetsysteem voor probleemloze integratie in een breed scala van toepassingen. Dit is mogelijk door de eenvoudige montage en afdichting van het reeds vooringestelde systeem. Dankzij de afdichting met O-ring en steunring kan het drukmeetsysteem efficiënt en kosteneffectief worden vervangen.

Ontwerpvrijheid van de oplossing van de klant
Zonder omhullende componenten biedt het OEM drukmeetsysteem type PMT01 een eenvoudige en compacte integratieoplossing. Zowel de vlakke bouwvorm als de vrije positioneerbaarheid van het type PMT01 openen een veelvoud aan integratievarianten bij het ontwerpen van een drukmeetsysteem met uitgangssignaal.

Individuele klantontwerpen
Op basis van jarenlange productie- en ontwikkelingservaring biedt WIKA graag ondersteuning bij het ontwerpen en produceren van klantspecifieke oplossingen.

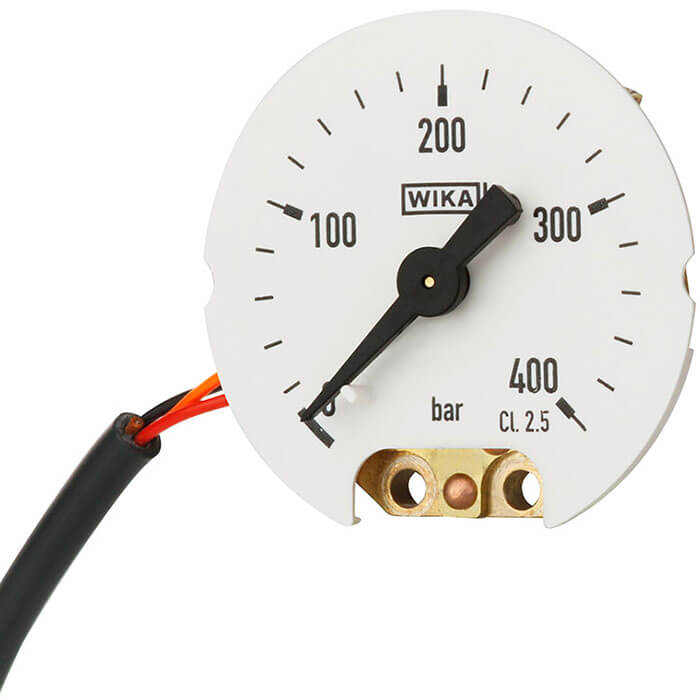

Front view
  • Front viewRear view with modular connection and PCB
