Model F1135

Hydraulische compressiekrachtopnemer

Compacte versie tot 480 kN

Geselecteerde documenten
Verkoopcontact Vragen? Vind een contactpersoon bij u in de buurt.

Toepassingen

  • Productie van apparatuur
  • Bouw van kalibers en armaturen
  • Speciale machinebouw
  • Meet- en regelsystemen

Bijzondere eigenschappen

  • Meetbereiken 0 ... 2 kN tot 0 ... 480 kN
  • Relatieve lineariteitsfout ±1,0 ... 1,6% met analoge manometer, ±0,5% met digitale manometer of druksensor
  • Zuigerslag ≤ 0,5 mm
  • Werkt zonder voedingsspanning
  • 5 jaar lekdichtheidsgarantie2)

Omschrijving

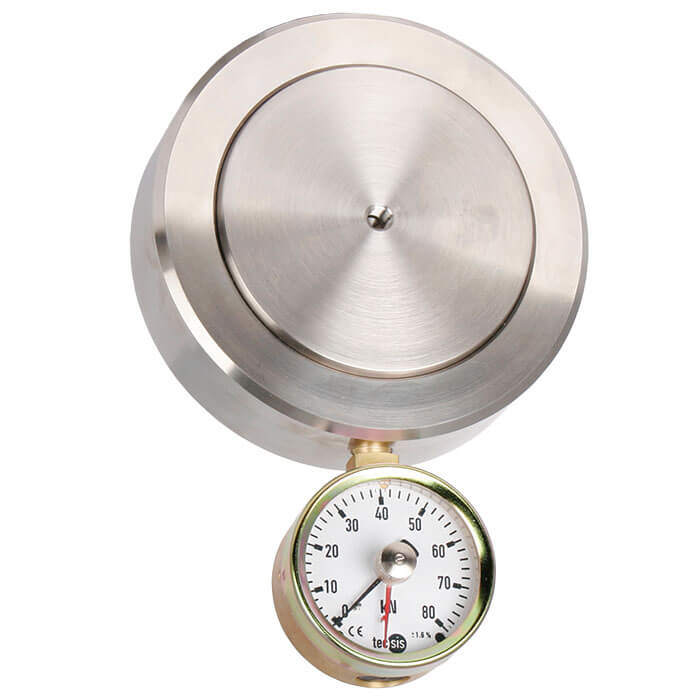

De compacte hydraulische compressiekrachtopnemer model F1135 is leverbaar met een nominale maat NS 80. Meting van nominale krachten van 2 tot 480 kN is mogelijk. Door de robuuste mechanische assemblage van de hydraulische compressiekrachtopnemers zijn ze uitermate geschikt voor gebruik onder zware omgevingsomstandigheden. Toepassingen voor deze hydraulische krachtmeting zijn te vinden in de machinebouw, in de apparaten- en speciale machinebouw en ook bij meet- en regelsystemen.

Hydraulische krachtopnemers werken volgens het principe dat de op de zuiger werkende kracht wordt omgezet in een hydraulische druk - in verhouding tot het zuigeroppervlak.

Via het aangesloten meetinstrument, dat zowel analoog als digitaal kan zijn, wordt de gemeten waarde uitgestuurd. De schaal van de aangesloten manometer kan in verschillende eenheden worden gedefinieerd, bijv. in N, kN, kg of zelfs t.

Lekdichtheidsgarantie
De garantie op lekdichtheid van de hydraulische krachtmeeteenheid werd uitgebreid tot 5 jaar2). Een krachtopnemer die binnen deze periode begint te lekken, wordt gratis gerepareerd.

1) Bij nominale krachten onder 500 N bedraagt de relatieve lineaire fout ±1,6 % Fnom voor alle aangesloten meetinstrumenten.
2) Het gebruik van de krachtmeeteenheid zoals bedoeld is een voorwaarde voor de verlengde garantie van 5 jaar.

Hydraulische compressiekrachtopnemer
  • Hydraulische compressiekrachtopnemer
