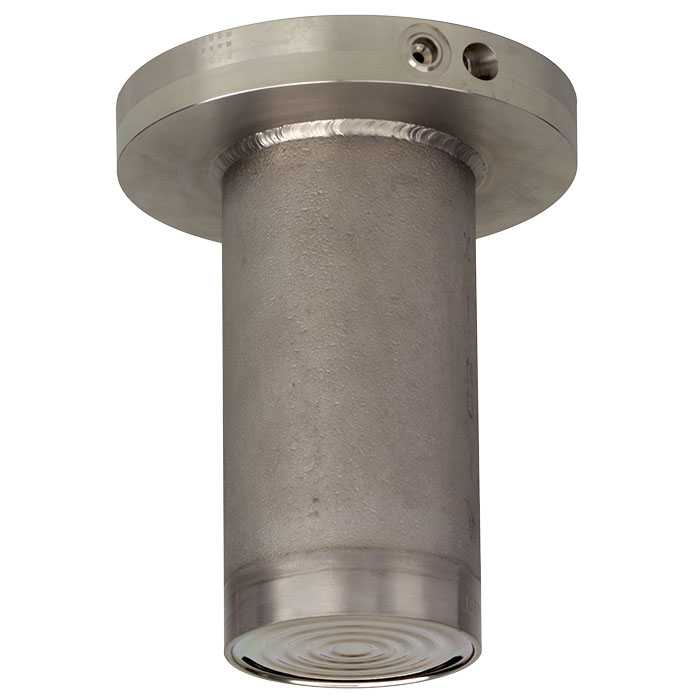

Celtype met verlengd membraan
Description
Scheidingsmembranen worden gebruikt voor de bescherming van drukmeetinstrumenten in toepassingen met moeilijke media. In scheidingsmembraansystemen scheidt het membraan van het scheidingsmembraan het instrument van het medium.
De druk wordt via de systeemvulvloeistof die zich in het scheidingsmembraansysteem bevindt overgedragen op het meetinstrument.
Voor de implementatie van veeleisende klanttoepassingen zijn een grote verscheidenheid aan ontwerpen, materialen en systeemvulvloeistoffen verkrijgbaar.
Zie voor nadere technische informatie over scheidingsmembranen en scheidingsmembraansystemen IN 00.06 "Toepassing, werkingsprincipe, ontwerpen".
Samen met een blindflens is het model 990.35 scheidingsmembraan verkrijgbaar in plaats van een blindflens voor alle algemeen gebruikte standaard flenzen. Door het verlengde membraan kan het scheidingsmembraan worden gebruikt op dikwandige of geïsoleerde locaties in de pijpleiding- en vatenbouw.
Montage van het scheidingsmembraan op het meetinstrument kan plaatsvinden via een directe aansluiting, voor hoge temperaturen via een koelelement of via een flexibele capillair.
Voor de materiaalkeuze biedt WIKA diverse oplossingen, waarin de scheidingsmembraan-cel, de verlenging en de onderdelen die met het procesmedium in aanraking komen van identieke of verschillende materialen kunnen worden gemaakt. Het membraan en de verlenging kunnen eventueel worden gecoat.
Model 910.16
Modellen 910.19, 910.20, 910.23
Afdichtingsflens en zadelflens
Model 910.17
Voor meetinstrumenten en instrumentatie toebehoren
Model 910.21
Voor montage in zone 0 (EPL Ga)
Model 990.29
Flenstype met verlengd membraan
Model 990.28
Celtype (sandwich) pakkingen
Model 990.26
Met intern membraan
Model 990.27
Met vlakke procesaansluiting
Model 990.41
Met intern membraan, schroefdraadontwerp, groot werkvolume
Model 990.12
Met intern membraan, schroefdraadontwerp
